🧰 Hardware
Diese Seite erklärt den Hardware-Aufbau einer AllSky-Kamera: erst die Grundkonfiguration (damit die Kamera zuverlässig läuft), danach optionale Sensorik zur Erweiterung.
Preise sind Richtwerte. Manche Komponenten gibt es in mehreren Varianten – im Zweifel lieber in der Community nachfragen.
Kurzüberblick
- Grundkonfiguration: Damit die Kamera stabil Bilder erzeugt.
- Erweiterte Konfiguration: Sensoren für Daten, Monitoring & Qualität.
- Am Ende: komplette Teileliste mit Preisen und Suche.
💶 Budget & Optionen
Stand: 10.01.2026 • Preise teils abhängig vom Anbieter
Optionaler Sensorik-Anteil: 29,70 €
•
Gesamt ohne Sensorik: 379,50 €
Gesamtsumme
409,20 €
Tipp: Starte klein – Sensorik kannst du später nachrüsten.
⚙️ Grundkonfiguration
Diese Komponenten bilden das Herzstück: Rechenleistung, Stromversorgung, Speicherung und das Kameramodul. Damit bekommst du ein stabiles System für Dauerbetrieb.
Ziel: Kamera läuft 24/7 und liefert Bilder & Ausgaben.
🍓 Raspberry Pi (Rechner)
Must-have
Du kannst einen Raspberry Pi 4 oder 5 verwenden. Empfohlen sind mindestens 4GB RAM (mehr ist besser), weil Bildverarbeitung, Timelapse/Keogramm/Startrails und Upload parallel laufen.
Tipp: Achte auf stabile Kühlung im Dauerbetrieb – besonders beim Pi 5.
🔌 Stromversorgung (PoE oder Netzteil)
Must-have

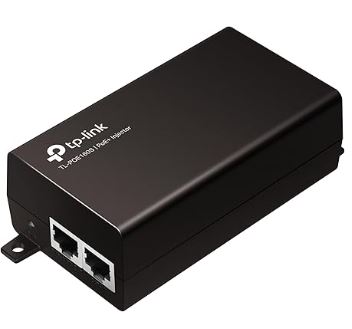

Für den Außenbetrieb empfehle ich PoE: Du brauchst einen PoE-Switch oder PoE-Injektor/Netzteil mit mindestens 30W. Der PoE-HAT muss zur jeweiligen Raspberry-Pi-Version passen.
Anforderung PoE-HAT: IEEE 802.3af/at PoE Standard, 5V USB-A und 12V Header Ausgänge.
💾 Speicher (SD-Karte)
Must-have
Als Systemspeicher verwende ich eine SD-Karte. Minimum 64GB – besser 128GB, damit Logs, Updates und Pufferdateien langfristig stabil bleiben.
Tipp: Nimm eine hochwertige SD-Karte (Dauer-Schreibzugriffe).
📷 Kameramodul (z. B. HQ) + Objektiv
Must-have
Als Kamera geht die Raspberry Pi HQ-Kamera (klassisch) – alternativ funktionieren auch ZWO ASI Kameras. Beim Objektiv setze ich auf ein Fisheye, damit möglichst viel Himmel ins Bild passt.
Tipp: Ein gutes Fisheye-Objektiv ist der wichtigste Hebel für Bildqualität und Blickwinkel.
🧷 Kleinteile (Kabel, Adapter, Schrauben)
Notwendig

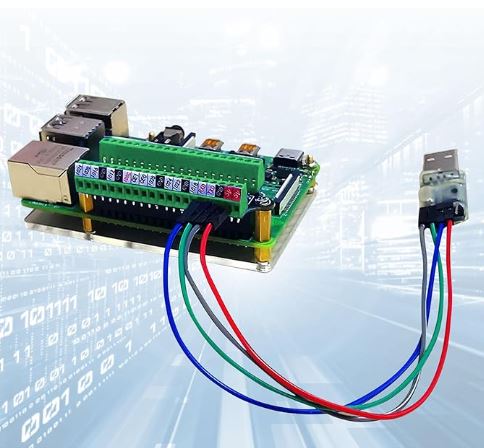

Neben Kabeln/Adaptern brauchst du typischerweise einen „Screw-HAT“ (Schraubklemmen-Adapter) für saubere Verdrahtung sowie einen 5V-Lüfter zur Kühlung im Gehäuse.
Tipp: Saubere Kabelführung reduziert Ausfälle und macht spätere Wartung einfacher.
🌐 Netzwerk (LAN/WLAN)
Notwendig
LAN ist im Außenbetrieb meist die stabilste Option. Für den Übergang ins Freie empfehle ich einen wasserdichten Netzwerkkoppler (RJ45), damit die Verbindung dauerhaft zuverlässig bleibt.
Tipp: Nutze Outdoor-taugliche Patchkabel und achte auf Zugentlastung.
🧷 Relais (Heizung/Lüfter schalten)
Notwendig
Damit steuerst du 12V-Heizung und/oder zusätzliche Lüfter automatisch. Das macht das System robuster bei wechselnden Bedingungen.
Tipp: Achte auf getrennte Strompfade (5V Pi vs. 12V Heizung) und saubere Masseführung.
🫧 Acryl-Dome & Dichtring
Notwendig
Der Acryl-Dome schützt Kamera und Optik. Ein passender Dichtring (O-Ring) sorgt dafür, dass der Abschluss am Gehäuse sauber und wetterfest ist.
Tipp: Dome regelmäßig reinigen – Schmutz und Mikrokratzer wirken direkt auf die Bildqualität.
Weiter geht’s
Wenn die Grundhardware steht, folgt als nächster Schritt das Gehäuse (Wetterfestigkeit, Dome, Heizung, Belüftung).
🧪 Erweiterungen: Sensorik & Extras
Mit Sensoren kannst du die Kamera „wissenschaftlicher“ machen: Wetterdaten, Himmelshelligkeit und Wolkenindizien werden mit den Bildern verknüpft und zentral gespeichert.
Alles optional – du kannst später jederzeit nachrüsten.
🌡️ Umweltsensor (BME280)
Empfohlen
Misst Temperatur, Luftdruck und (je nach Modul) Luftfeuchtigkeit. Hilft bei Diagnose und erklärt Bild-/Tau-Effekte durch Wetter.
Tipp: Sensor nicht direkt in den Luftstrom der Heizung setzen – besser etwas „abgesetzt“ im Gehäuse.
🌌 Himmelshelligkeit (TSL2591 / SQM-Ersatz)
Empfohlen
Erfasst die Helligkeit des Himmels (Lichtverschmutzung, Mond, Wolken). Ideal, um Nächte zu vergleichen und Grenzwerte fürs Processing zu setzen.
Tipp: Kalibrieren lohnt sich (z. B. gegen ein SQM/TESS). Montage so, dass kein Streulicht vom Gehäuse stört.
☁️ Wolken-Indiz (MLX90614 IR)
Optional
Misst IR-Temperaturen (Himmel vs. Umgebung). Daraus lassen sich Wolken- und Klarheitsindikatoren ableiten.
Tipp: Freie Sicht nach oben, nicht in Richtung warmer Gehäuseteile – sonst wird die Messung verfälscht.
💧 Feuchte / Zusatzsensor (DHT / SHT / HTU)
Optional
Zusätzliche Feuchtemessung (innen/außen) kann helfen, Tau-/Kondensationsprobleme zu erkennen und Lüfter/Heizung sinnvoll zu steuern.
Tipp: Für zuverlässige Werte sind SHT/HTU oft besser als DHT-Varianten.
🧊 Temperaturfühler (DS18B20)
Optional
Ein einfacher, robuster Temperaturfühler (z. B. für Gehäuse-Innenraum oder Dome-Nähe). Praktisch für Debugging und Regelung.
Tipp: Kabel und Durchführungen abdichten – Feuchte zieht sonst gern am Sensor vorbei ins Gehäuse.
Wofür lohnt sich Sensorik besonders?
Wenn du Vergleichbarkeit willst: gleiche Kamera, aber unterschiedliche Standorte/Nächte. Sensorwerte helfen, Bildqualität, Wolken und Himmelshelligkeit objektiver einzuordnen.
📦 Teile-Explorer
Unten findest du die komplette Teileliste als Nachschlagewerk. Suche filtert über alle Kategorien; Sensorik kannst du per Schalter ein-/ausblenden.
