🧩 Gehäuse & Dome

Hier findest du mein Gehäuse-Design, Downloads (ZIP/STL) sowie Hinweise zum Dome, Dichtungen und Print-Setup.

Gehäuse Dome & Dichtung STL-Teile
Die Gehäuse-Teile sind auf meine Bauweise abgestimmt – nutze sie gern als Basis und passe Details an deinen Standort an.
Kurzüberblick
  • Download der Modelle & STL-Dateien
  • Hinweise zu Dome, O-Ring & Dichtigkeit
  • Print-Settings pro Bauteil

🏗️ Gehäuse & Konstruktion

Springen

Modelle, Renderings und Downloads zum Case. Außerdem: welche Teile wofür sind und worauf du beim Druck achten solltest.

🫧 Dome, Dichtungen & Tau

Springen

Der Dome ist die „Frontscheibe“ – hier sind Dichtung, Passung und Tau-Management entscheidend.

🏗️ Gehäuse

Das Case ist so ausgelegt, dass Raspberry Pi, Kamera, PoE, Lüfter, Relais und Sensorik sauber montiert werden können – und die Verkabelung nachvollziehbar bleibt.
Tipp: Erst als Prototyp offen testen, dann ins Case setzen.
Makerworld-Projekt
Makerworld-Projekt mit mehreren Druckprofilen

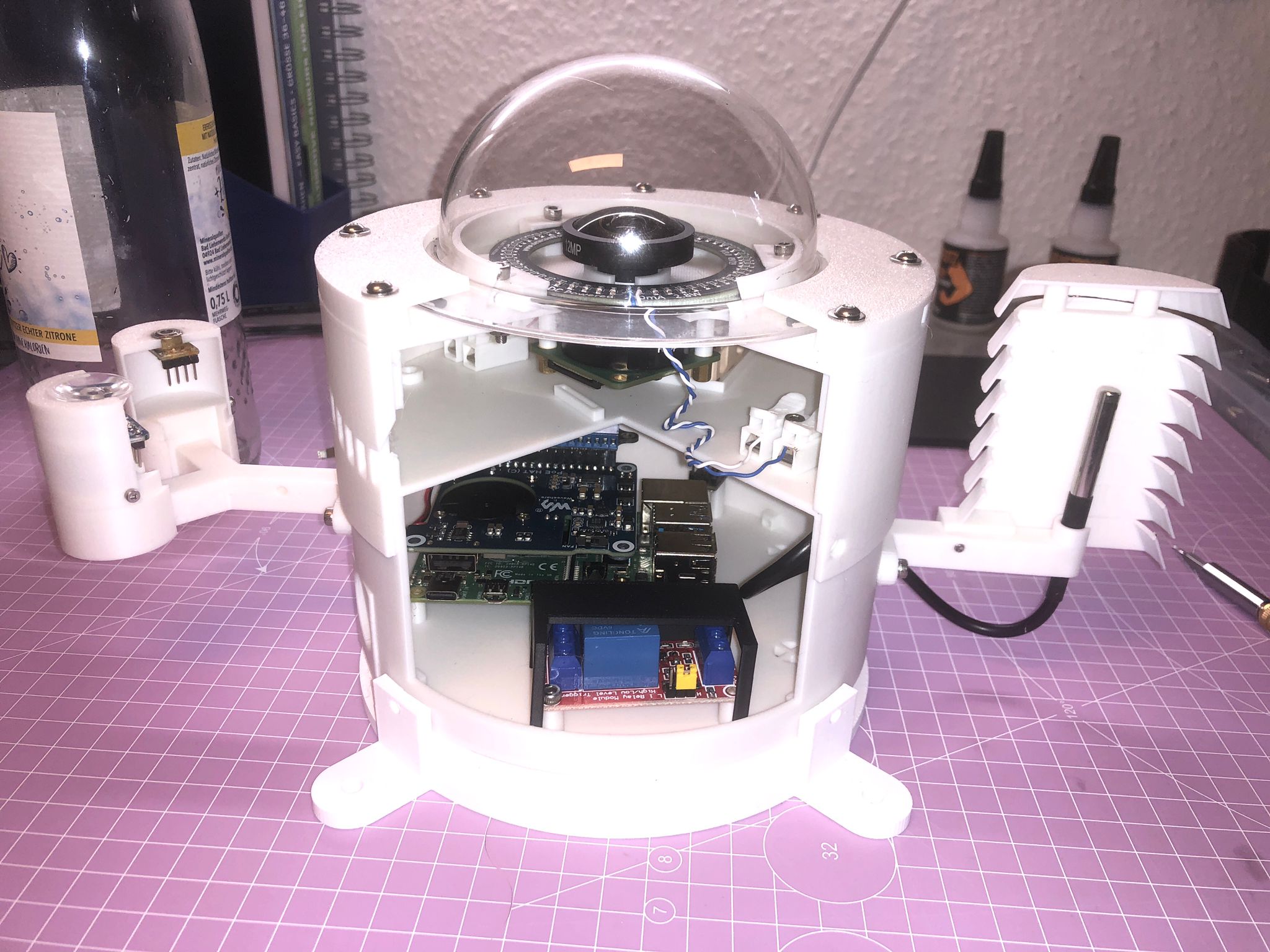

Kameraaufbau
Kameragehäuse mit montierten Komponenten
TinkerCAD-Aufbau
TinkerCAD-Modell der AllSkyKamera
ZWO ASI Kamera-Case
ZWO-ASI Kamera-Case
TinkerCAD-Modell Version 8 ansehen Makerworld-Modell Version 8 ansehen STL-Dateien (ZIP, V008 herunterladen
Änderungen im ZIP-Archiv (V008):
  • Kamera-Kopf verbessert mit Tautropfenabführung
  • Klemmring mit Wasserableitung verbessert
  • *neu Adapater für 22mm Heizwiederstände
  • *neu Deckplatte mit Wasserstop überarbeitet
  • Zwischenplatte verbessert
  • Einbaurichtung für Zwischenplatte eingearbeitet

🫧 Dome & Dichtung

Für gute Bilder brauchst du: klare Kuppel, saubere Dichtung und möglichst wenig Beschlag/Tau. Das erreichst du mit passendem O-Ring und Heizung.
Dichtheit + Tau-Reduktion = Stabiler Betrieb
Acryl-Dome + O-Ring
Achte auf eine saubere Passung, gleichmäßigen Druck auf den O-Ring und eine glatte Anlagefläche. Eine kleine Undichtigkeit sorgt schnell für Feuchte im Inneren.
Tau/ Beschlag reduzieren
Ein Heizring oder 12V-Widerstände helfen gegen Beschlag. Wichtig: mit Relais schalten und sauber verkabeln.
Wenn du Beschlag siehst: prüfe zuerst O-Ring/Passung und ob die Heizung korrekt schaltet.
🧵
3D-Druck Hinweise
Alle Gehäuseteile werden in ASA oder PETG gedruckt. PETG ist möglich, ASA ist für Outdoor-Betrieb meist die bessere Wahl.
ASA (empfohlen)
ASA ist UV-beständig und temperaturstabiler – ideal für dauerhaften Außeneinsatz (Sonne, Frost, Sommerhitze).
PETG (möglich)
PETG lässt sich einfacher drucken und ist robust. Für Outdoor geht PETG, kann aber bei starker UV-/Wärmebelastung schneller altern.
Tipp: Drucke kritische Außenteile bevorzugt in ASA. Für Testdrucke und Innenkomponenten ist PETG oft ausreichend.
AllSkyKamera Demonstrator (Prototyp ohne Gehäuse)
Demonstrator: Prototyp-Aufbau zum Testen von Verkabelung, Sensoren und Raspberry Pi.
📘
Aufbau-Dokumentation (PDF)

Für die Version V006 steht eine ausführliche Aufbau- und Montageanleitung als PDF zur Verfügung. Die Dokumentation beschreibt den mechanischen Aufbau, die Positionierung der Komponenten und wichtige Hinweise aus der Praxis.

Aufbauanleitung V006 als PDF öffnen

🧭 Weiter geht’s

Wenn das Case steht, kannst du die Installation testen oder direkt mit der Sensorik starten.

Hardware Installation Sensorik
Hinweis: Alle 3D-Modelle und STL-Dateien auf dieser Seite stehen unter der Lizenz CC-BY-3.0-NC (Namensnennung, nicht kommerziell).
