📷 Kamerabau – Anleitung & Teileliste

Diese Seite führt dich durch die benötigten Bauteile und zeigt die Komponenten samt Verkabelung. Sensoren sind optional – lässt man sie weg, spart man Kosten und Komplexität.

Komm in die Community.

📡 Du hast Fragen, Verbesserungsvorschläge oder willst Dich einfach nur austauschen? Dann komm in die Community!

Inhalt

1. Alles was man braucht

🛒 Amazon-Wunschzettel öffnen ⬇️ CSV exportieren 📘 Teileliste (PDF) herunterladen

ACHTUNG: Die Amazon-Wunschliste kann unvollständig sein oder leicht von den tatsächlichen Komponenten abweichen. Bitte nutze zusätzlich die PDF-Teileliste für eine vollständige Übersicht.

Für den Bau einer AllSky-Kamera gibt es eine Grundausstattung, nützliches Zusatzmaterial und optionale Sensoren. Lässt man die Sensoren weg, wird der Aufbau einfacher und günstiger. Alle Teile sind auch im Amazon-Wunschzettel gelistet.

Grundausstattung Zwischensumme: 258,06 €
Raspberry Pi 4+ (4 GB RAM) 64,21 €
MicroSD-Karte 64–128 GB 15,99 €
PoE HAT 24,49 €
Raspberry Pi HQ Kamera (M12 oder C-Mount) 59,69 €
Objektiv 185° F1.85 – F2.7 15,82 €
GPIO-HAT 14,99 €
Noctua Lüfter 5V 15,90 €
Acryl-Dome 100 mm 15,99 €
Dichtringe Ø120 / 2,4 mm (5er) 5,98 €
PoE Injector 30W (Netzteil, indoor) 25,00 €
Summe Grundausstattung 258,06 €
3D-Druck (Filament) Zwischensumme: 32,98 €
ASA weiß 1 kg 16,99 €
PETG schwarz 1 kg 15,99 €
Summe 3D-Druck (Filament) 32,98 €
Sensoren & Zusätzliches (optional) Zwischensumme: 65,90 €
BME280 Temp/Hum/Press (5er) 18,99 €
DS18B20 Temp (5er) 21,99 €
4,7 kΩ Widerstände (100er) 5,69 €
IP68 Kabelstopfen M12×1.5 (20er) 5,94 €
TSL2591 Lichtsensor 5,30 €
Sammellinse 20° (30er) 7,99 €
Summe Sensoren & Zusätzliches (optional) 65,90 €
Heizung Zwischensumme: 25,29 €
Heizring 2,8 W (dewcontrol.com) 18,50 €
1-Kanal 5V Relais (2er) 6,79 €
Summe Heizung 25,29 €
Kabel & Elektrik Zwischensumme: 39,45 €
Dupont-Kabel 6,99 €
Litze 0,5 mm² (schwarz & rot) 8,39 €
Kabel-Klemmen 0,50 €
Netzwerkkabel kurz ≤0,2 m (in Kamera) 4,08 €
Netzwerkkabel lang (Injector ↔ Kamera)
Netzwerkkabel lang (Dose ↔ Injector)
Netzwerkstecker wasserdicht 19,49 €
Summe Kabel & Elektrik 39,45 €
Montage & Zubehör Zwischensumme: 40,87 €
M3-Schraubenset Zylinderkopf 7,99 €
M3-Schraubenset Linsenkopf 7,99 €
Klebstoff „Kraftprotz“ (flüssig & gel) 12,90 €
Raspberry Pi HEX-Schraubenset 11,99 €
Summe Montage & Zubehör 40,87 €
Gesamtsumme
Gesamtsumme aller ausgewählten Teile Stand: 27.10.2025 • Preise teils abhängig vom Anbieter
462,55 €
Tipp: Ohne Sensoren & Zusätzliches sparst du etwa 65,90 €

2. Komponenten & Verkabelung

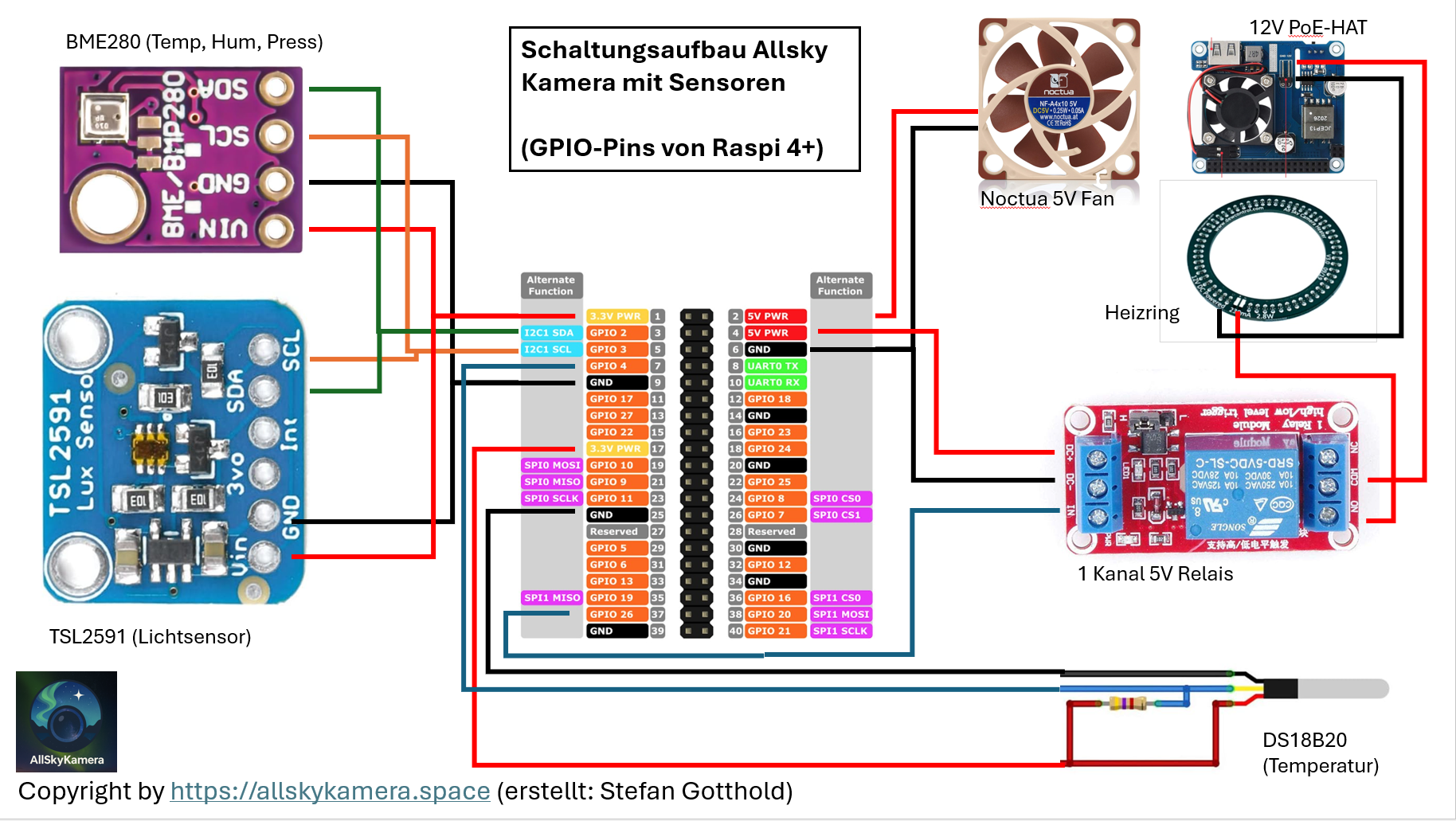

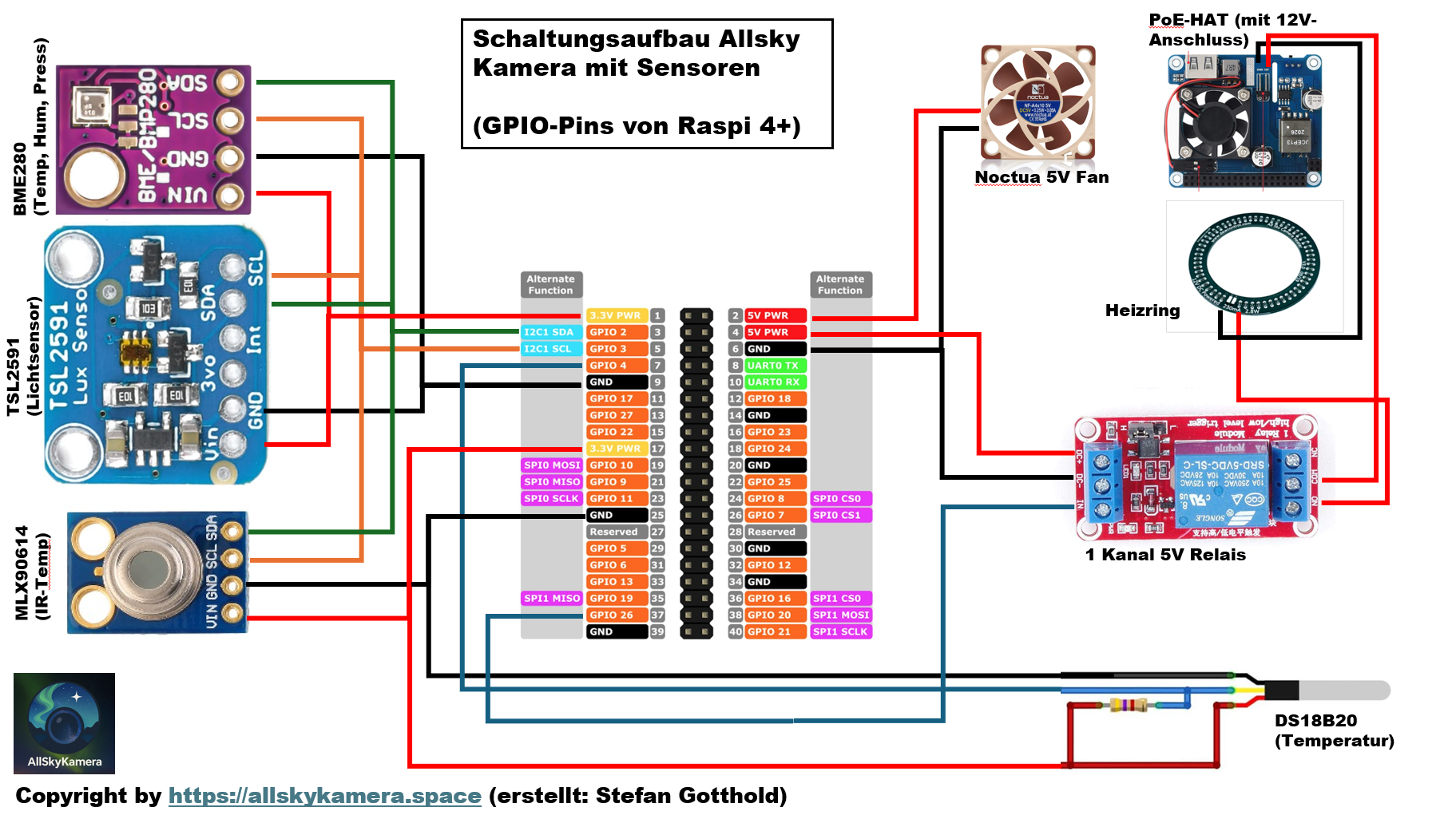

Der folgende Schaltplan zeigt die Verdrahtung (GPIO-Pins des Raspberry Pi 4+) inkl. optionaler Sensoren (BME280, DS18B20, TSL2591), Relais und Heizring.

Schaltungsaufbau AllSkyKamera mit Sensoren

Ich empfehle, alle Komponenten zuerst ohne Gehäuse aufzubauen und zu verkabeln. Auch wenn dabei Kabel „draufgehen“, lassen sich Fehler so leichter beheben und man vermeidet Verwechslungen beim finalen Einbau.

3. Software und Python-Bibliothek

Nach dem Zusammenbau installierst du die Software. Drei Schritte sind nötig: Raspberry Pi OS, Thomas Jacquin Interface und die AllSkyKamera Bibliothek.

Schritt 1: Installation Raspberry Pi OS

Empfohlen ist die Lite-Version von Raspberry Pi OS (64-bit). Installation mit dem Raspberry Pi Imager:

# Raspberry Pi Imager installieren (auf PC/Mac)
# OS auswählen: Raspberry Pi OS (64-bit) Lite
# SD-Karte beschreiben und im Pi starten

Nach dem ersten Boot das System aktualisieren:

sudo apt update && sudo apt upgrade -y
Schritt 2: Installation Thomas Jacquin Interface

Die Weboberfläche von Thomas Jacquin ist erprobt. Installation direkt von GitHub:

git clone https://github.com/thomasjacquin/allsky.git
cd allsky
./install.sh

Während der Installation können Kameraeinstellungen wie Exposure, Gain und Day/Night-Profile vorkonfiguriert werden.

Schritt 3: Installation AllSkyKamera Bibliothek

Für erweiterte Funktionen (Sensorabfragen, Uploads, Analemma-Bilder) nutze die Python-Bibliothek askutils:

git clone https://github.com/gottie29/AllSkyKamera.git
cd AllSkyKamera
# Bibliothek lokal installieren
./install.sh
ACHTUNG: Für die Installation wird ein Secret-Key benötigt, damit die Bibliothek Daten zum Server schicken kann. Schlüssel per E-Mail anfordern: gottie@web.de
Ausführliche Beschreibung im GitHub-Repository: README
Tipp: Für automatisierte Abläufe (z. B. tägliche StarTrail-Bilder oder stündliche Sensorlogs) Cronjobs einrichten.

4. Kameragehäuse (3D-Druck)

Sind alle Komponenten bereit, beginnt der Einbau ins Gehäuse.

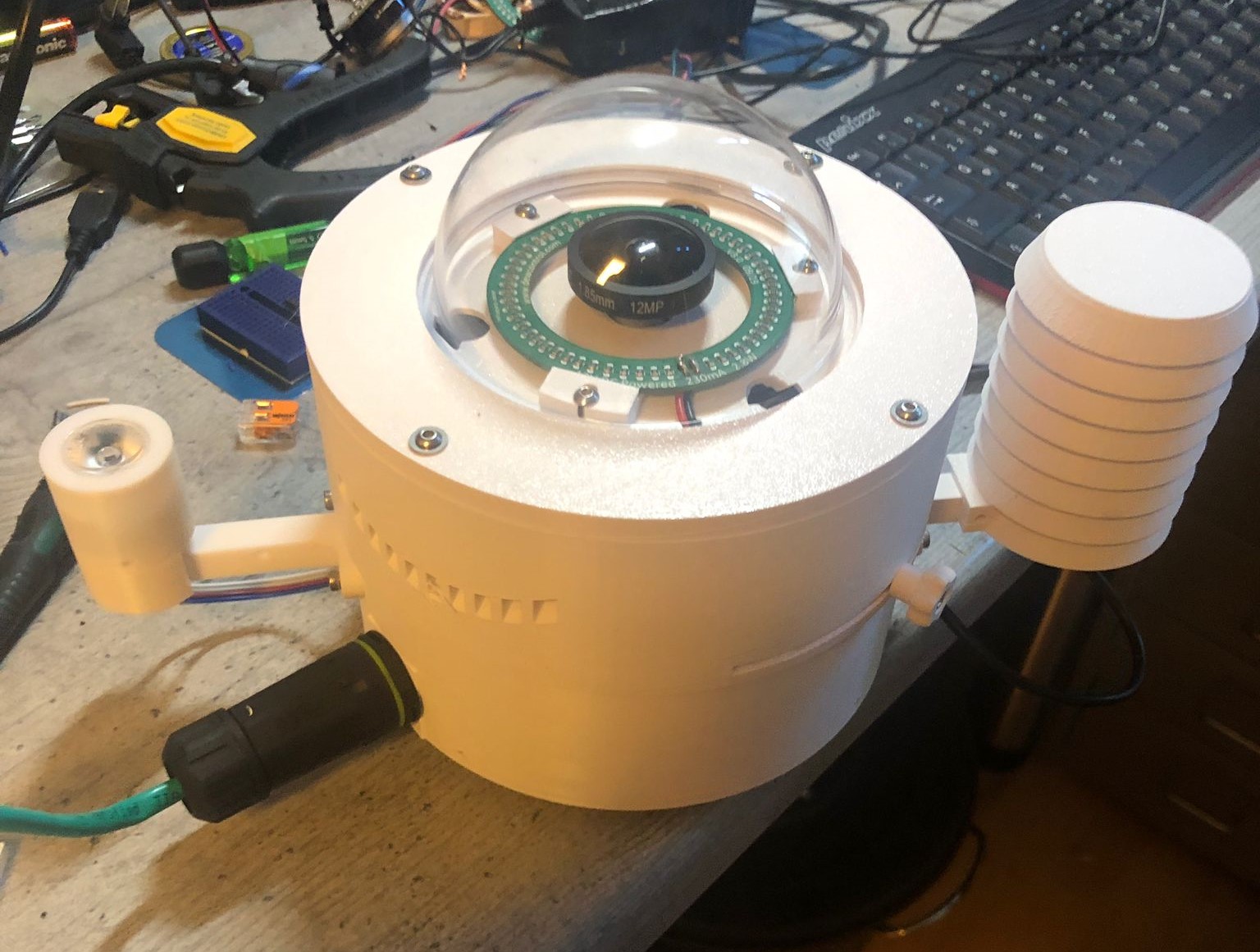

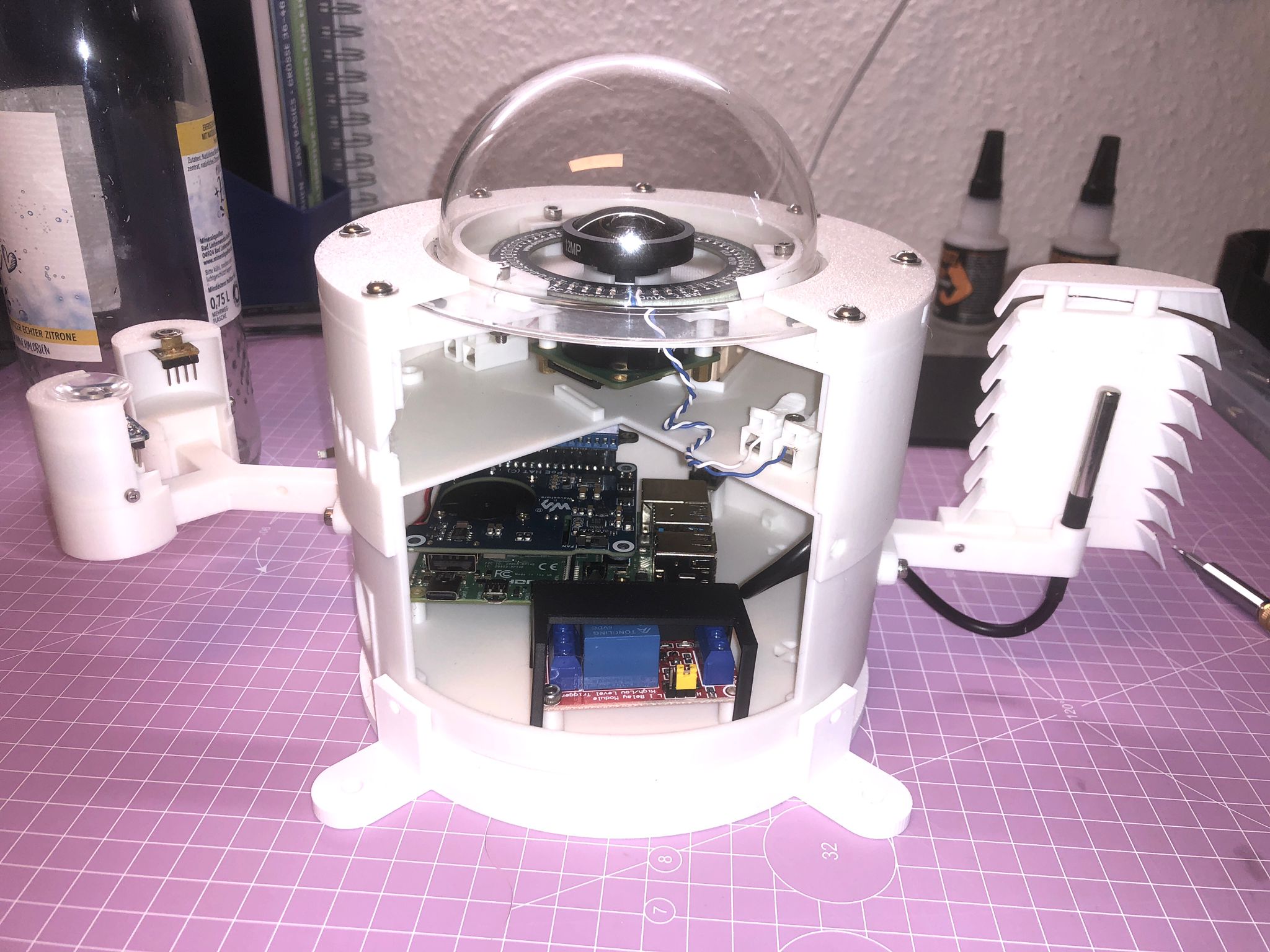

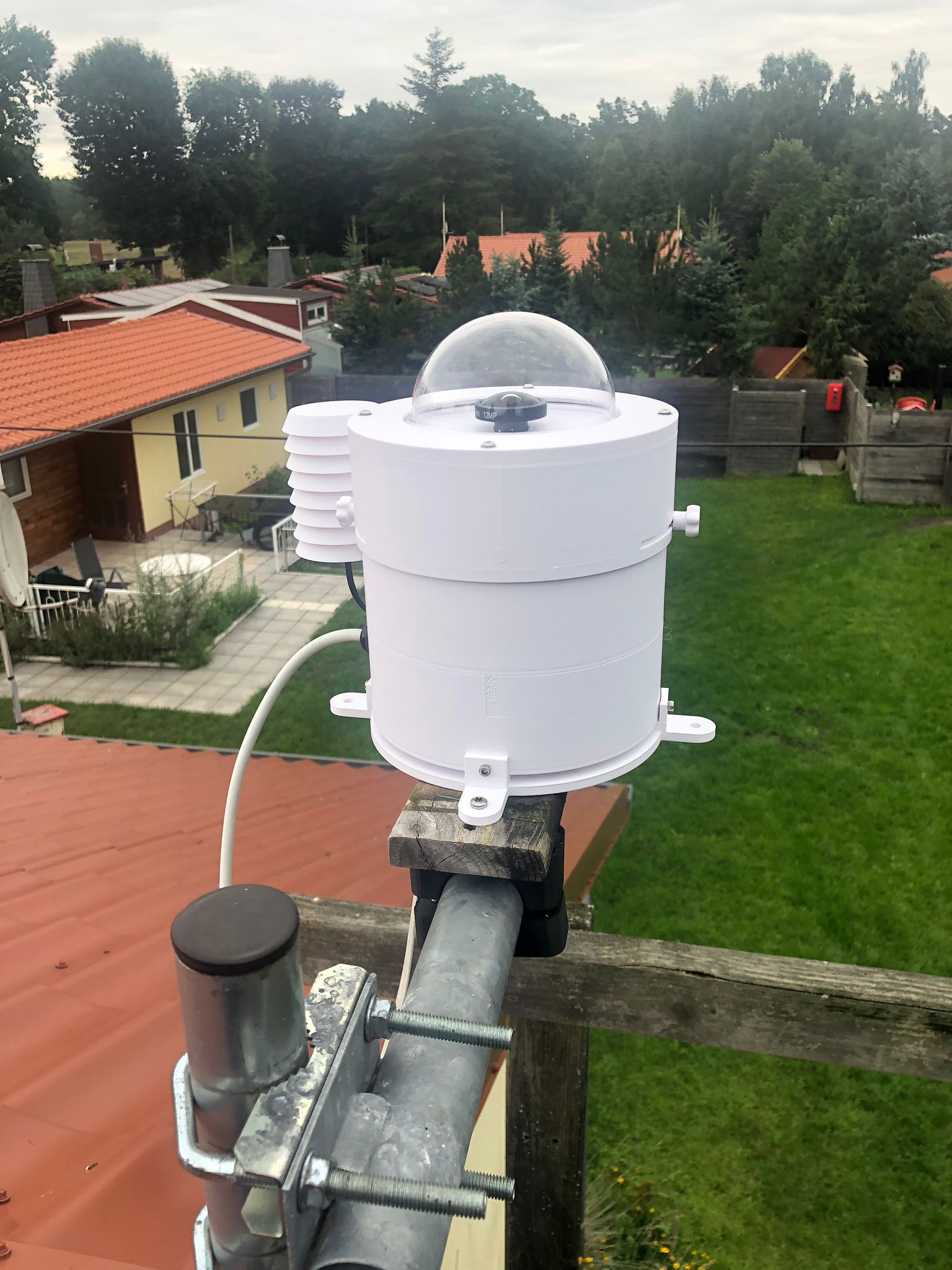

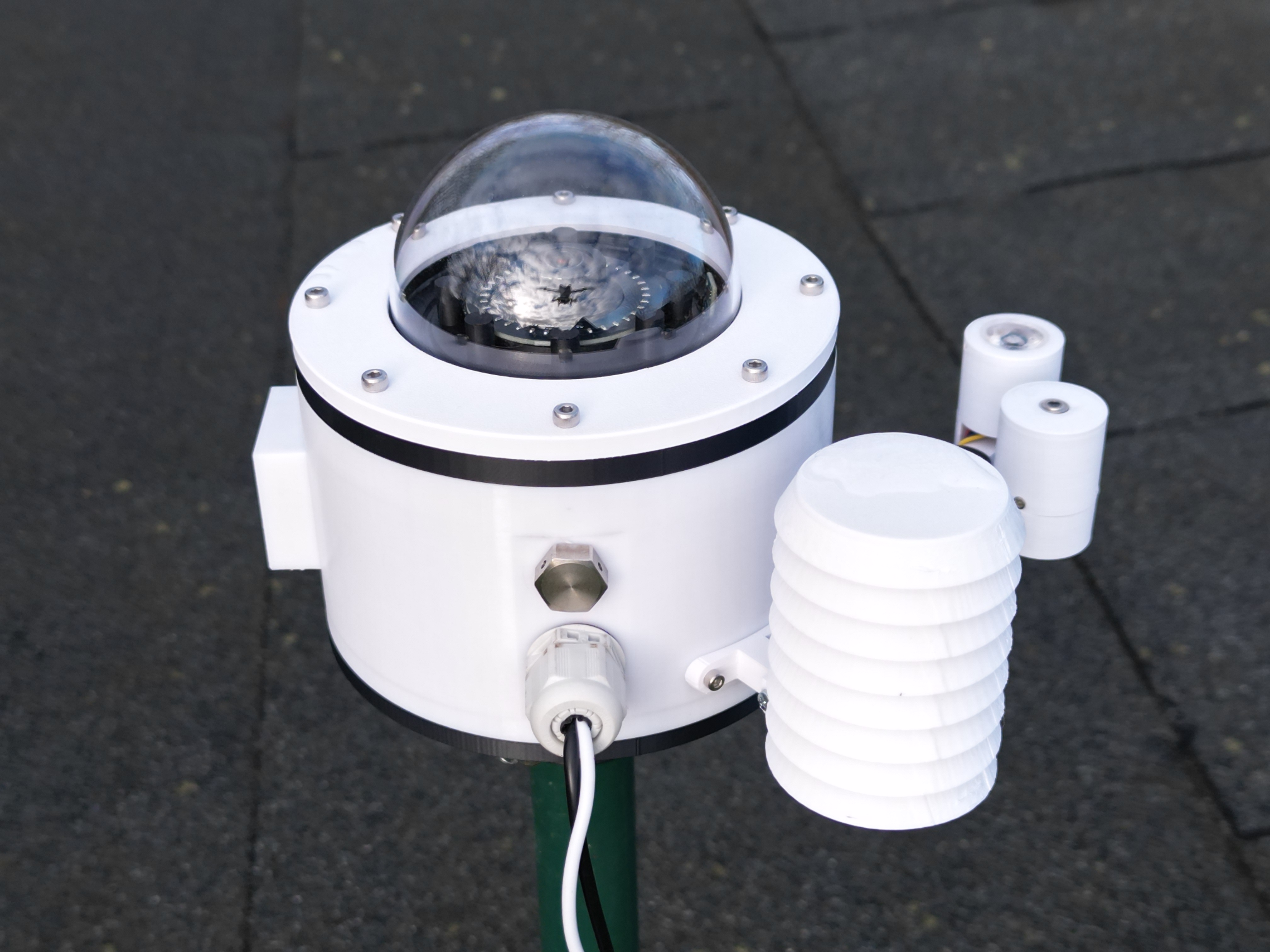

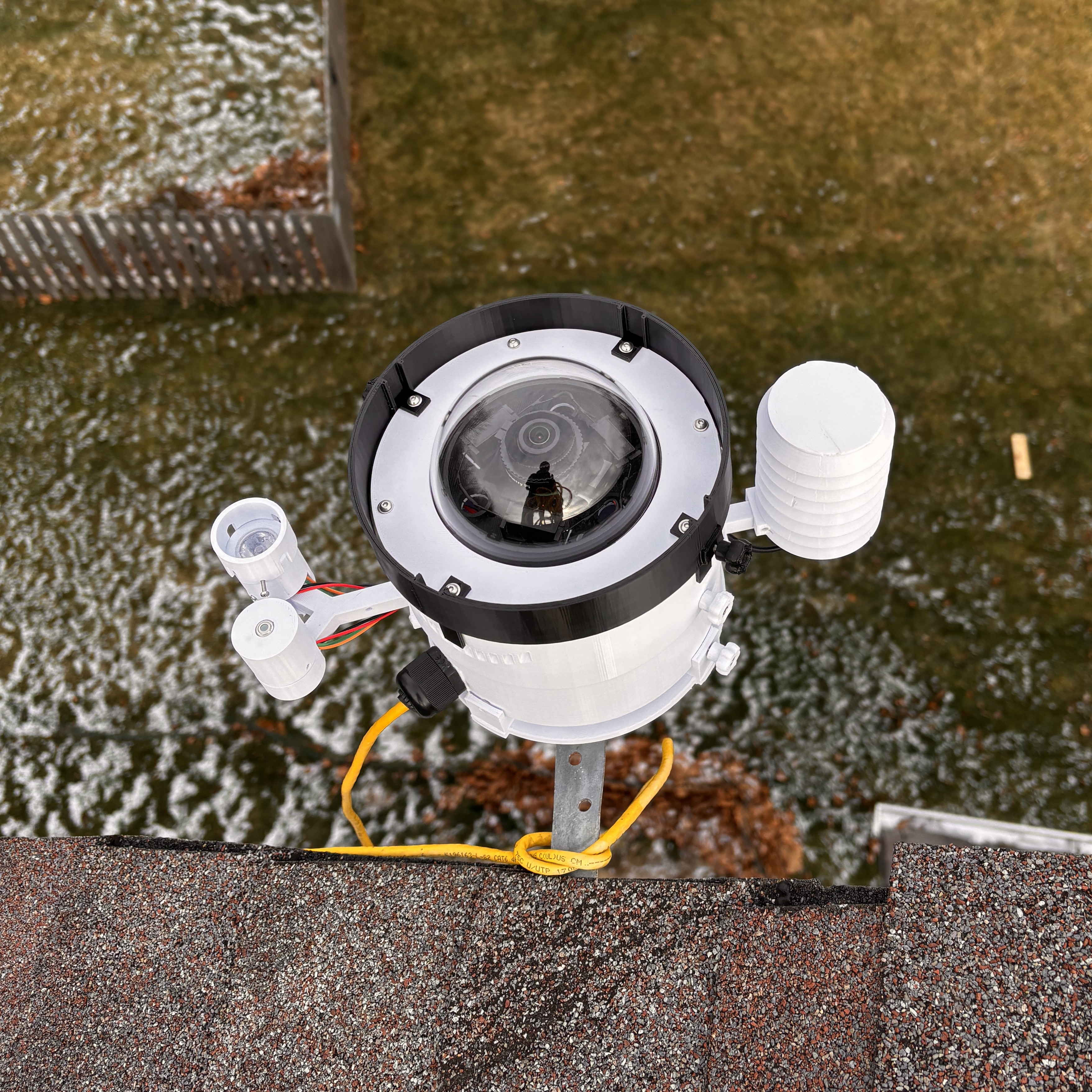

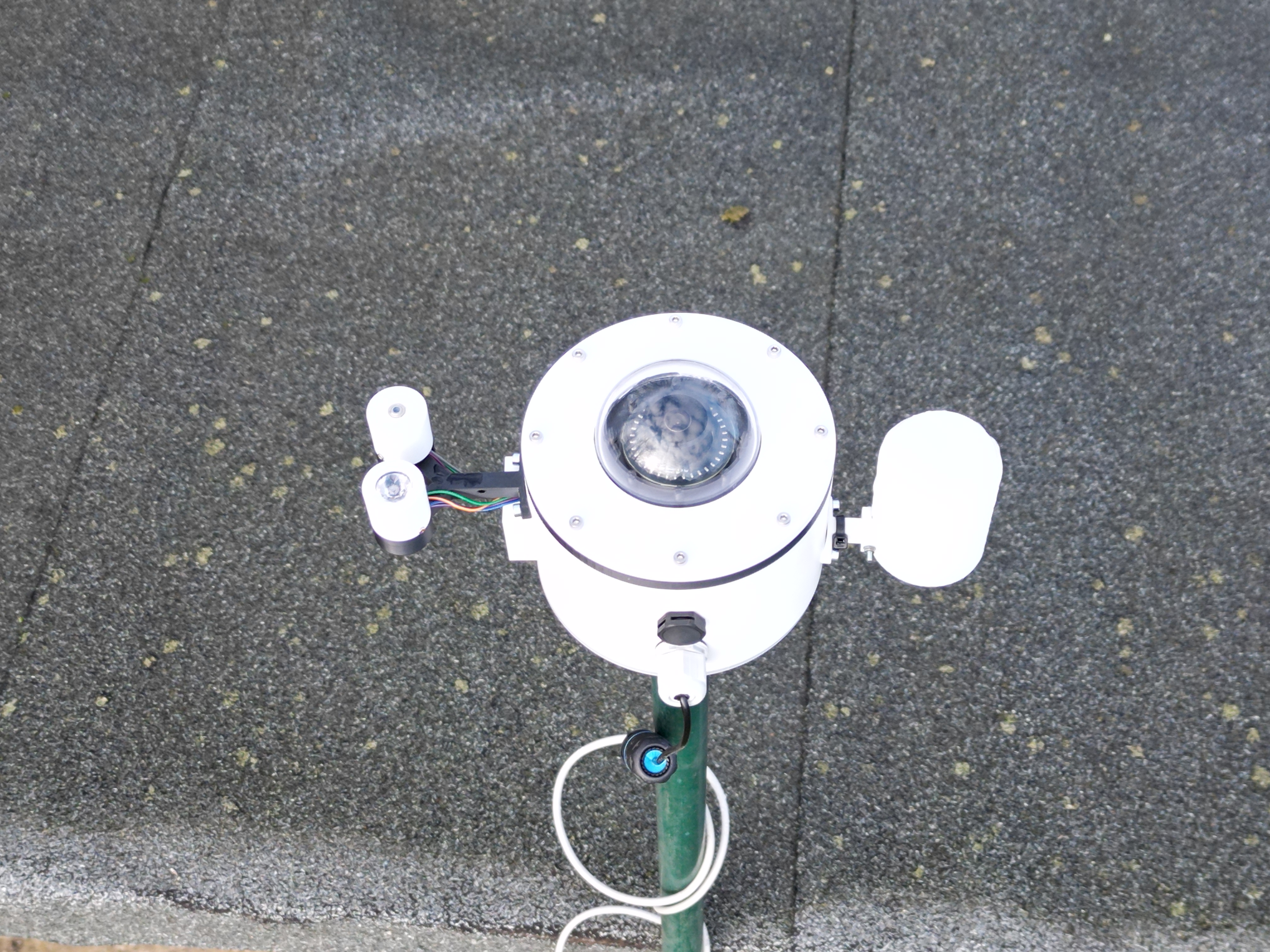

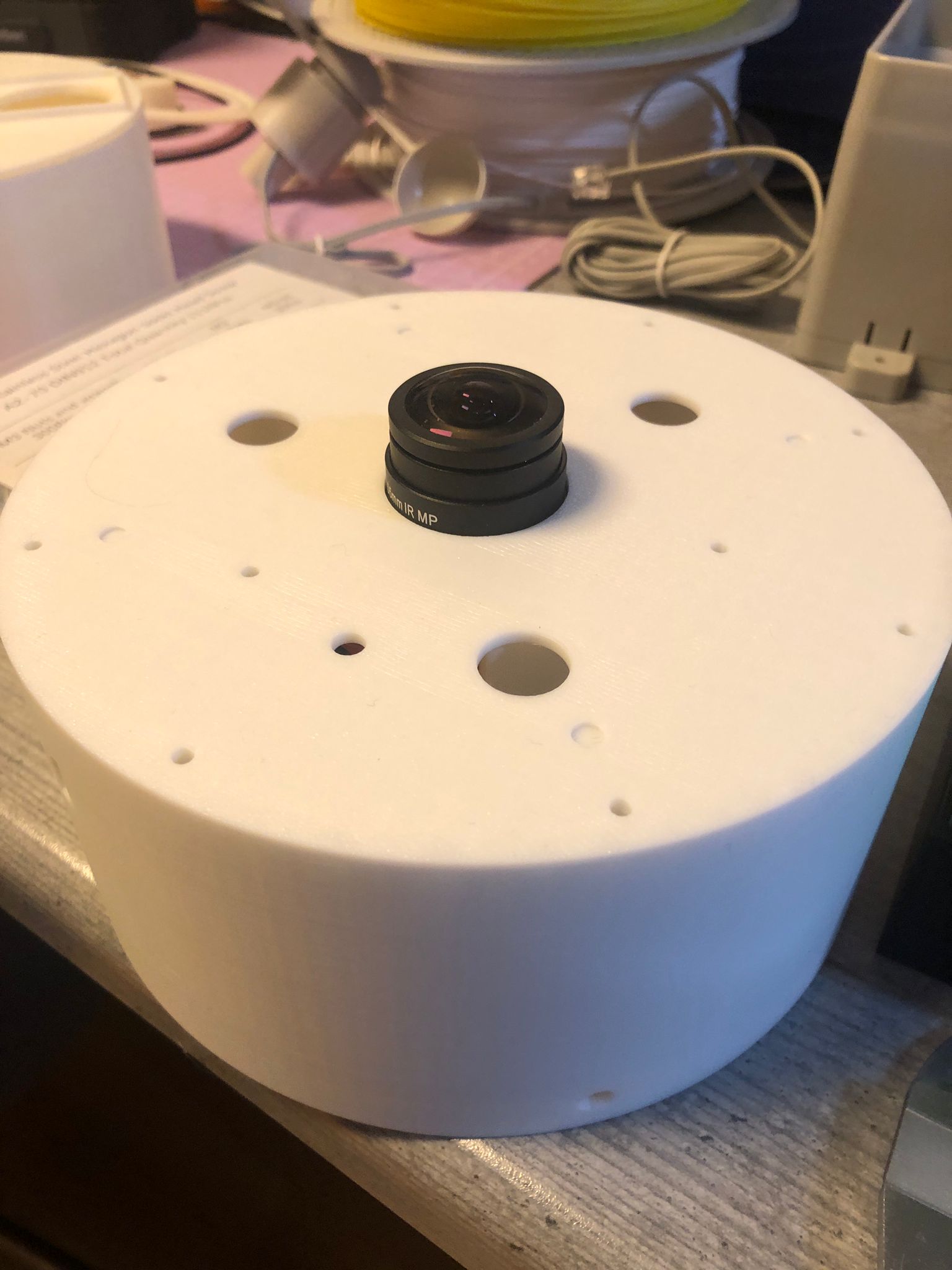

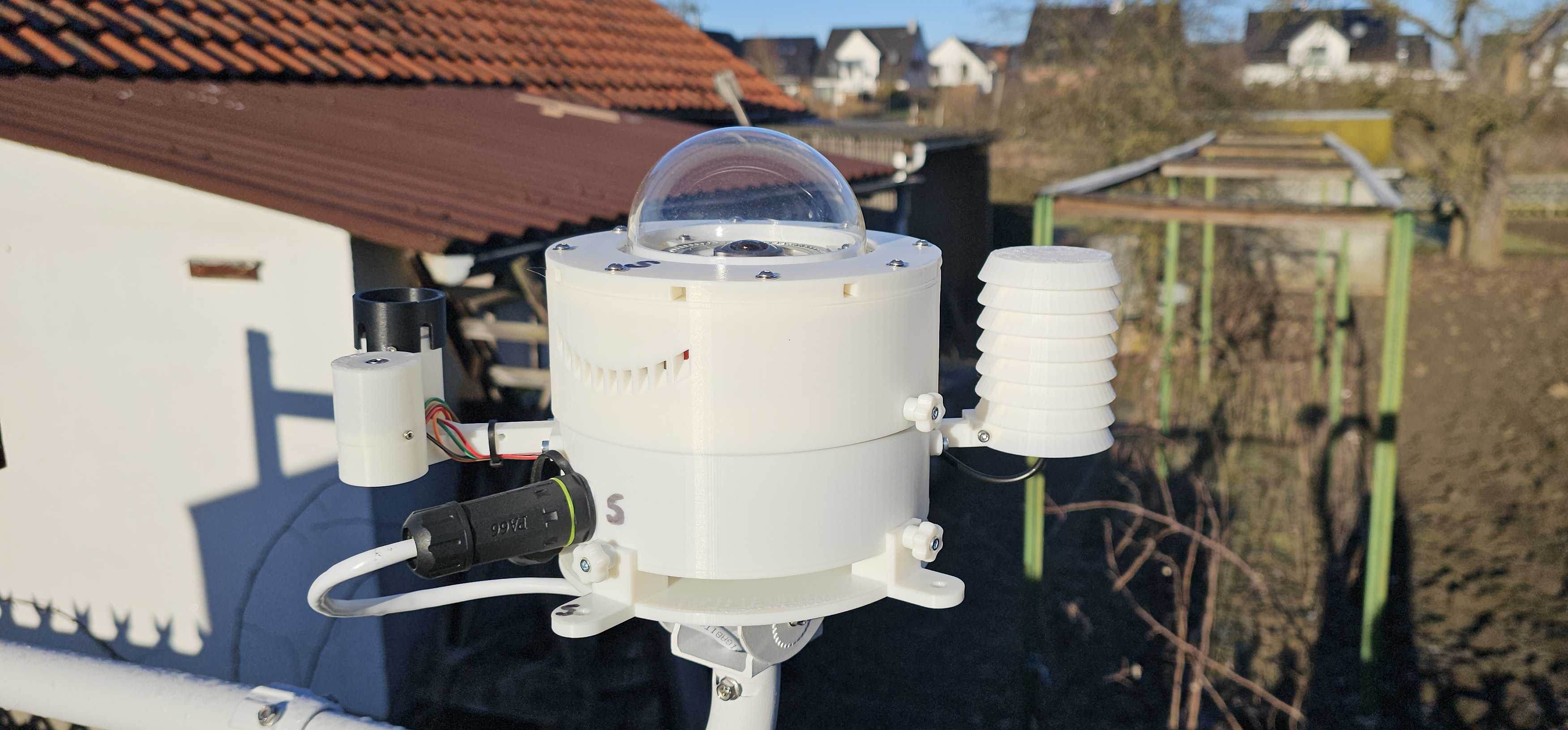

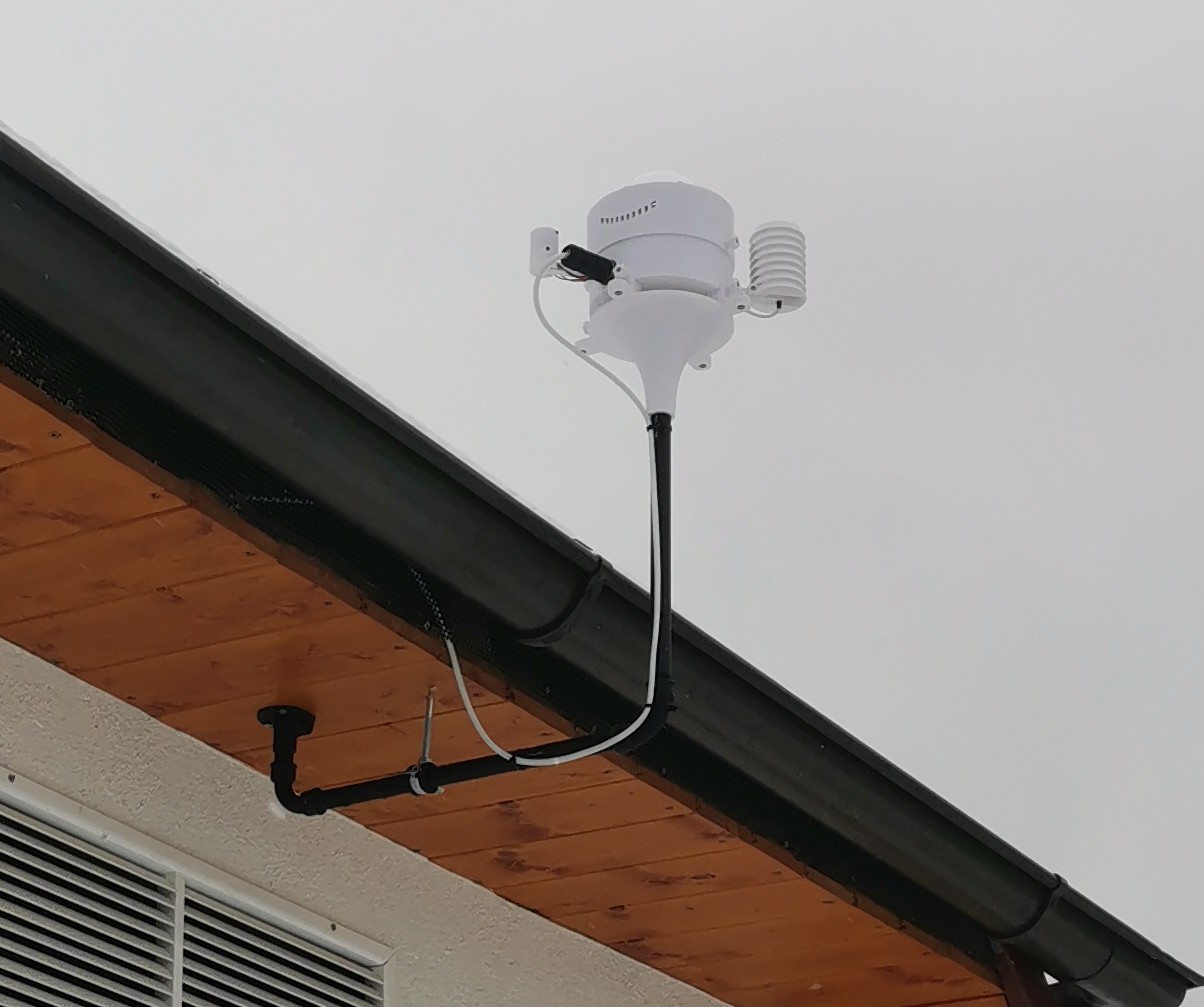

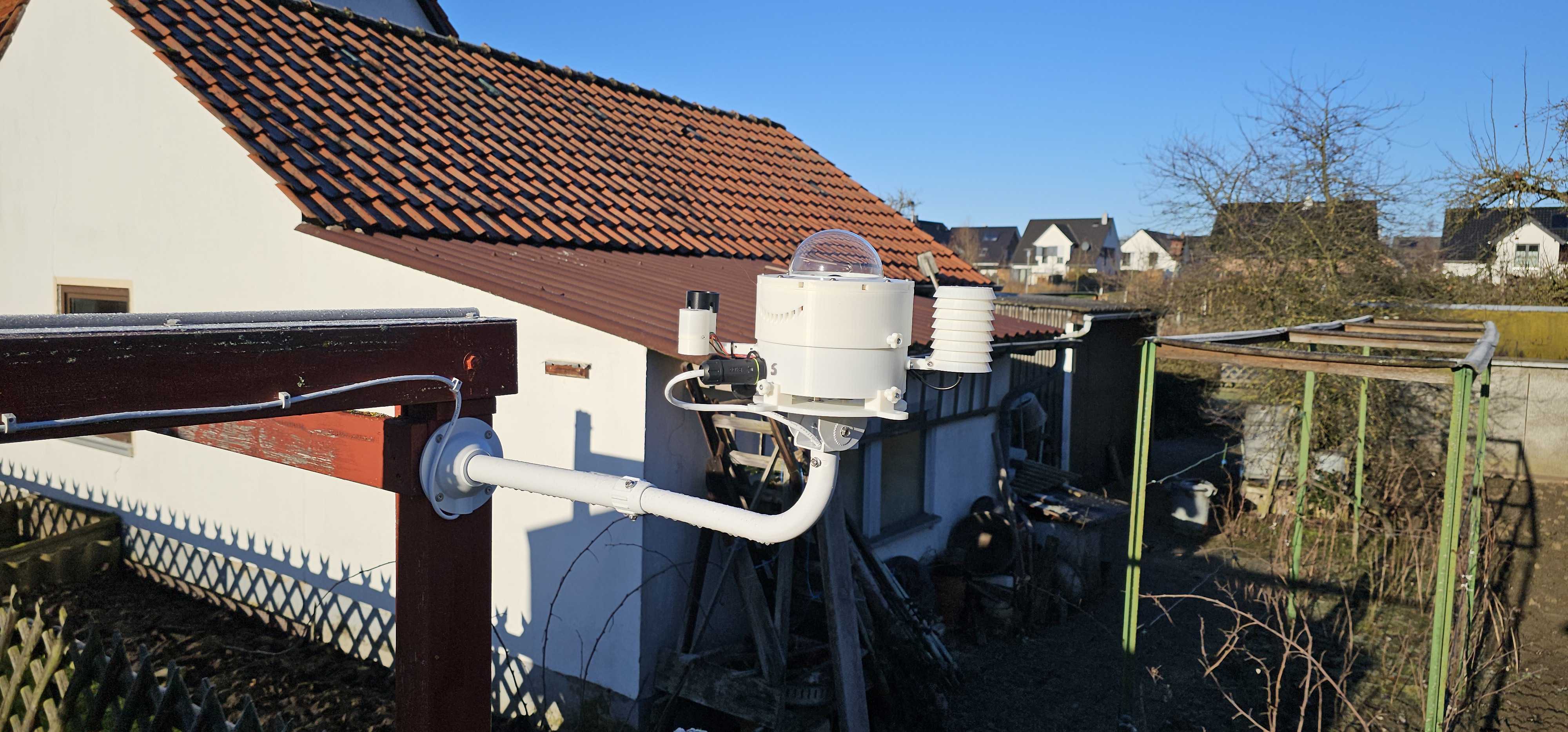

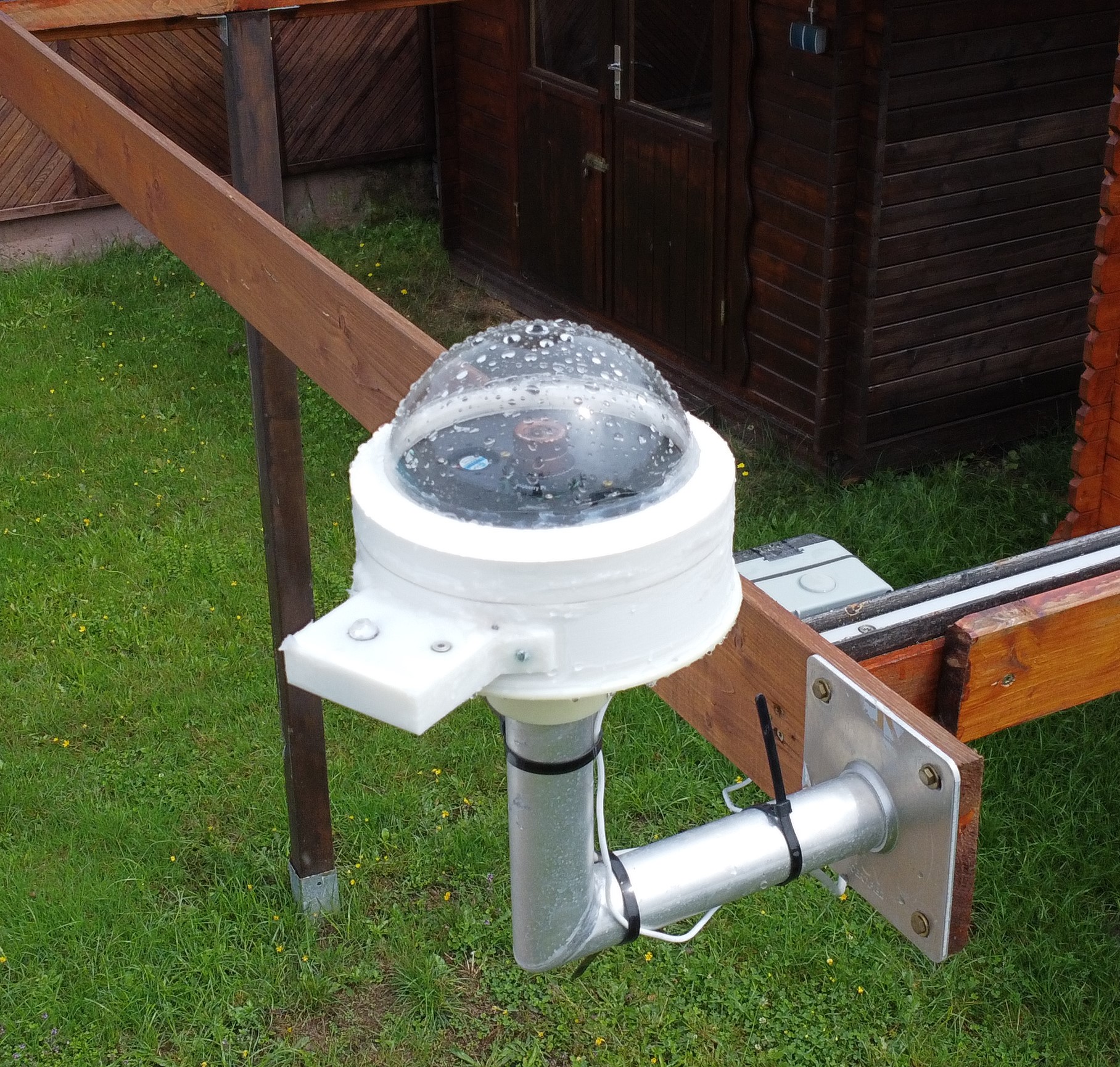

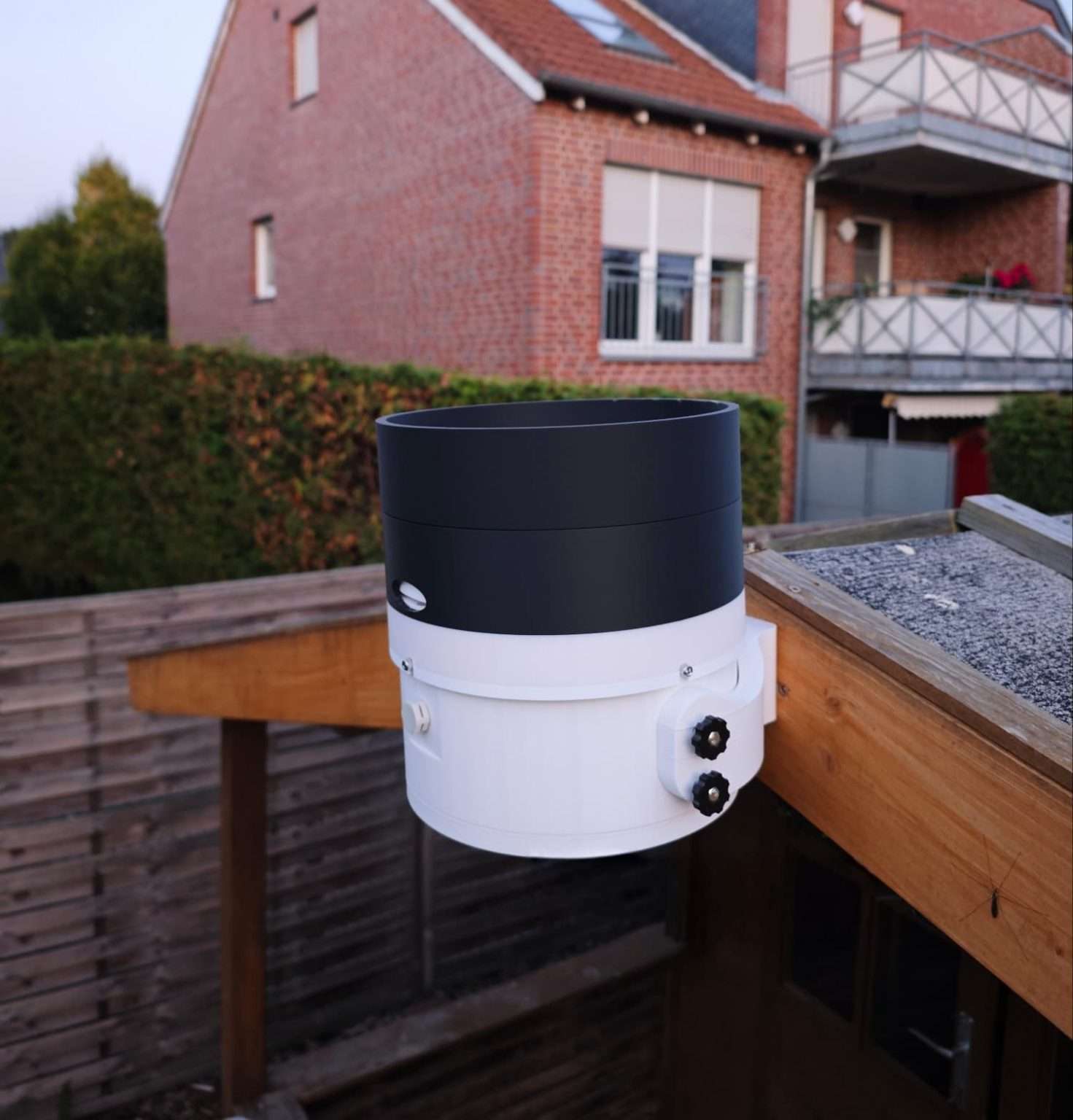

Kameraaufbau
Kameragehäuse mit montierten Komponenten

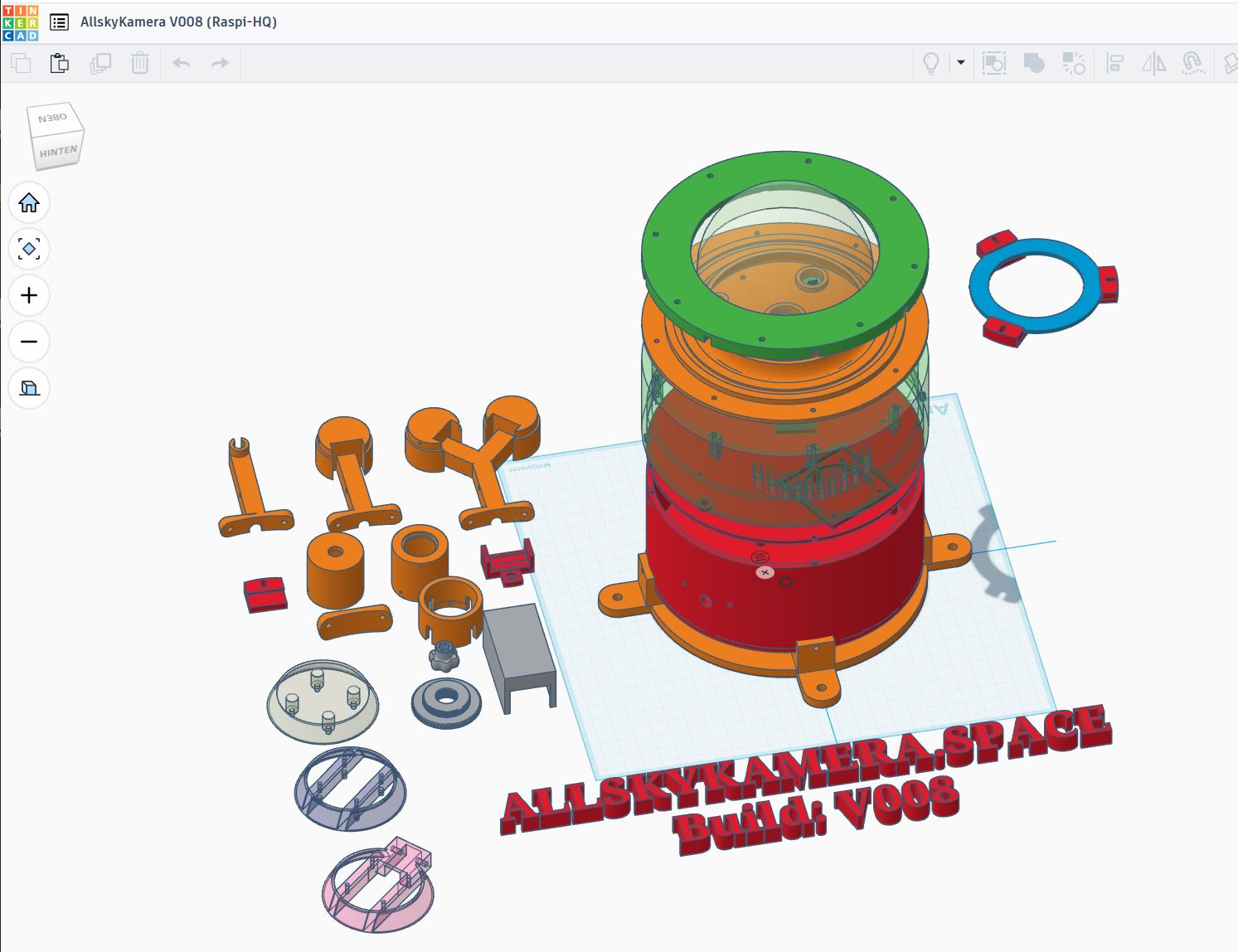

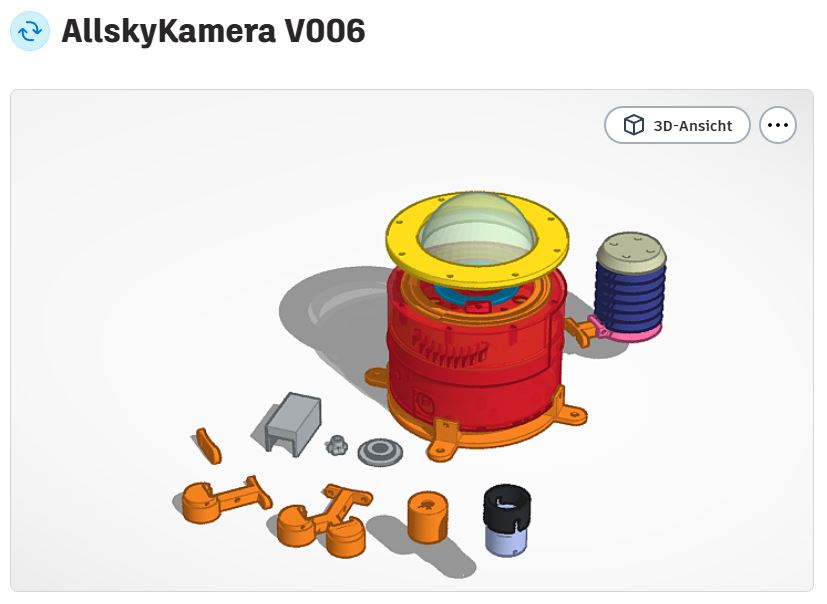

TinkerCAD-Aufbau
TinkerCAD-Modell der AllSkyKamera

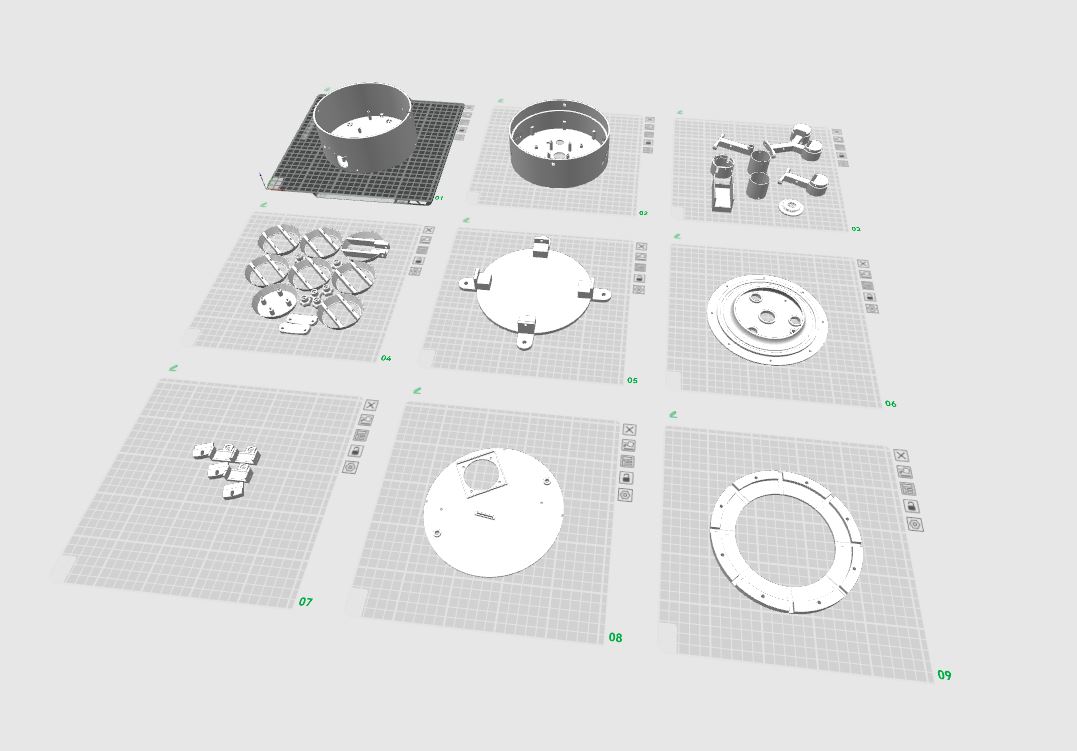

🔗 TinkerCAD-Modell Version 6 ansehen 🔗 Makerworld-Modell Version 6 ansehen ⬇️ STL-Dateien (ZIP, V006) herunterladen
Hinweis: Hinweis: Alle 3D-Modelle und STL-Dateien auf dieser Seite stehen unter der Lizenz CC-BY-3.0-NC (Namensnennung, nicht kommerziell).
Änderungen im ZIP-Archiv (V006):
Änderungen im ZIP-Archiv (V005):
Bauteilbeschreibung im Einzelnen Version V005 Allgemeine Druckempfehlungen:
Layerhöhe 0,20 mm (Dome-Teil ggf. 0,16 mm)
• Perimeter/Wände: 2
• Infill: 20 %
• Supports nur wo nötig; Brim bei hohen/schmalen Teilen
• Schrauben: M3 & M2 (versch. Längen), Muttern M3
Empfehlungen basieren auf Bambulab P1S; Materialien: Bambulab PETG HF & SUNLU PLA+.

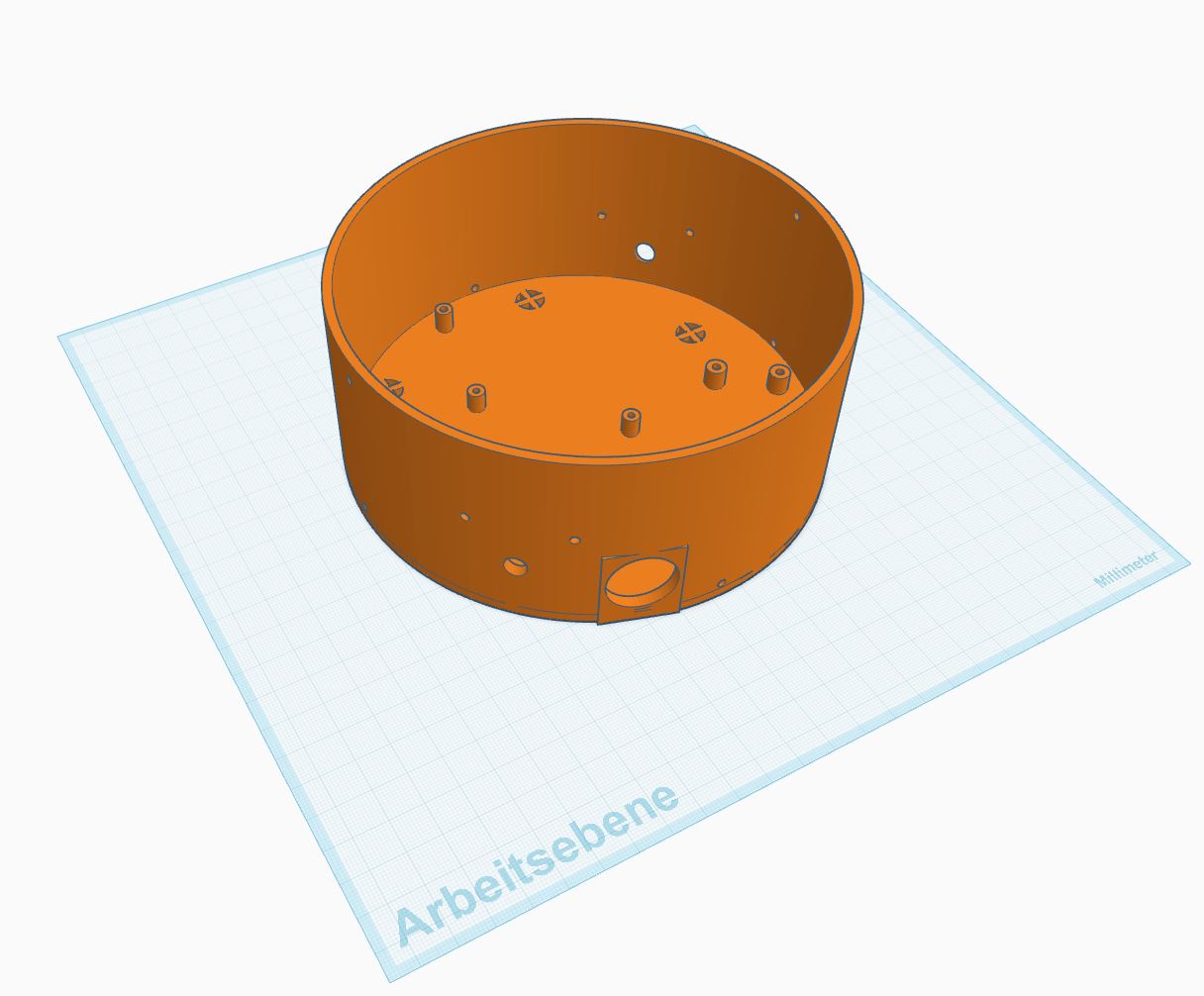

Unterteil des Gehäuses, trägt Raspi, Relais, BME280-Sensor, Lüfterplatte und Kabeldurchführungen.

Kabeldurchführungen ggf. entgraten.

Druck-Setup:
  • Orientierung: Auflagefläche nach unten
  • Kein Support nötig
  • Infill 20 %
  • Wände: 2

Anzahl: 1

⬇️ STL herunterladen
Kamera_Basis
Abbildung: Kamera_Basis

Oberteil des Gehäuses; Dome-Halter sitzt darüber.

keine weiteren Anmerkungen

Druck-Setup:
  • Orientierung: Außenkragen nach unten
  • Support nötig
  • Infill 20 %
  • Wände: 2

Anzahl: 1

⬇️ STL herunterladen

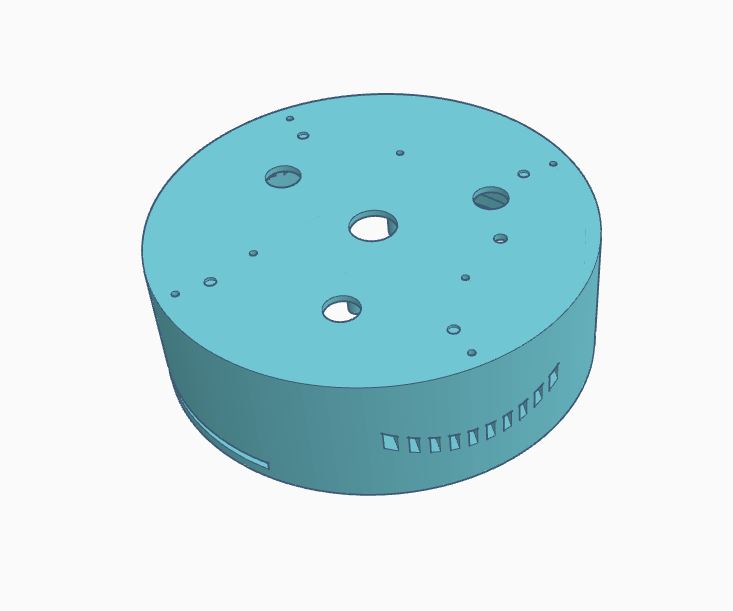

Kamera_Case (Deckel)
Abbildung: Kamera_Case (Deckel)

Haltering für den 100 mm Acryl-Dome.

Mit Dichtring verbauen und gleichmäßig verschrauben.

Druck-Setup:
  • Orientierung: Planfläche nach unten
  • Kein Support
  • Infill 20 %
  • Wände: 2

Anzahl: 1

⬇️ STL herunterladen

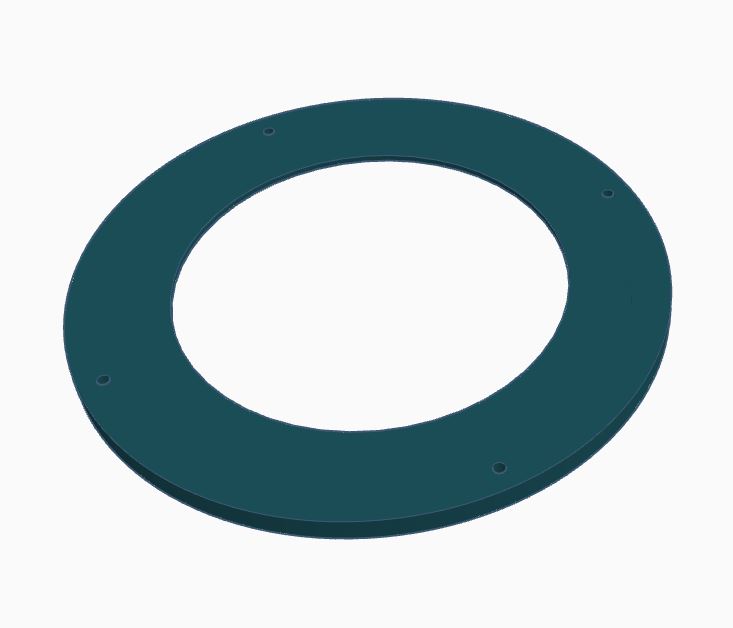

DomeHalter
Abbildung: DomeHalter

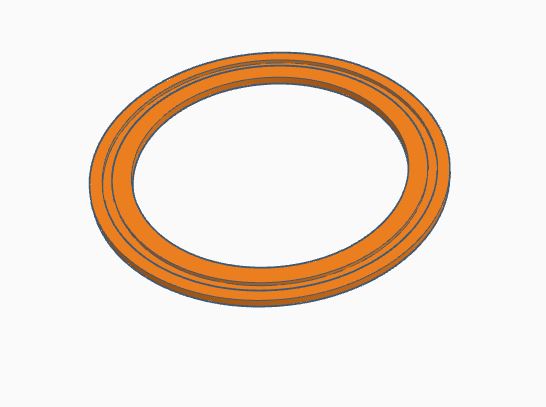

Gedruckter Dichtring als Unterlage zwischen Dome und Halter.

Druck-Setup:
  • 0,16–0,20 mm Layer
  • 20 % Infill
  • Kein Support

Anzahl: 1

⬇️ STL herunterladen
Dichtring
Abbildung: Dichtring

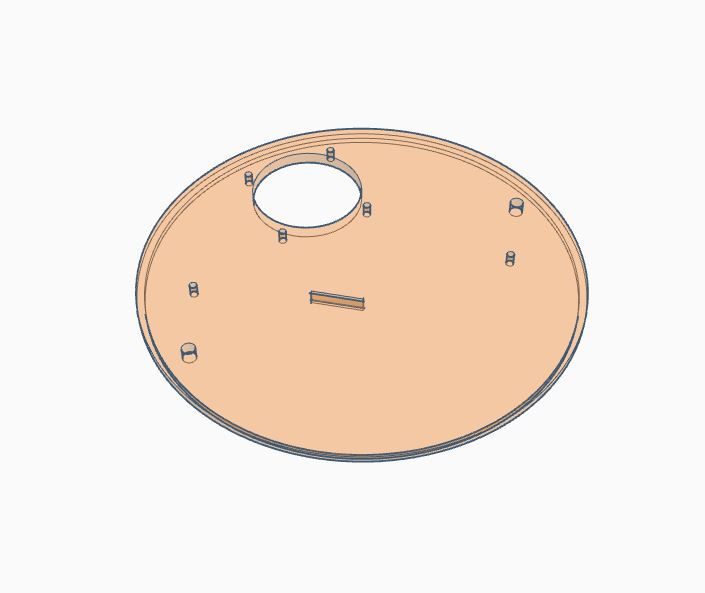

Trägerplatte für 5V-Lüfter innen; Durchlass für 5V/12V (Heizung) – Bohrung für Klemmlüster.

Kabelführung beachten, Löcher entgraten.

Druck-Setup:
  • PLA ausreichend
  • Kein Support
  • Infill 20 %

Anzahl: 1

⬇️ STL herunterladen
Lüfterplatte innen
Abbildung: Lüfterplatte innen

Kleine Box für 1-Kanal-5V-Relais (Heizring-Schaltung). Lichtabschottung.

Nur aufstecken; keine Schrauben nötig.

Druck-Setup:
  • Kein Support
  • Infill 20 %

Anzahl: 1

⬇️ STL herunterladen
Relaiscase
Abbildung: Relaiscase

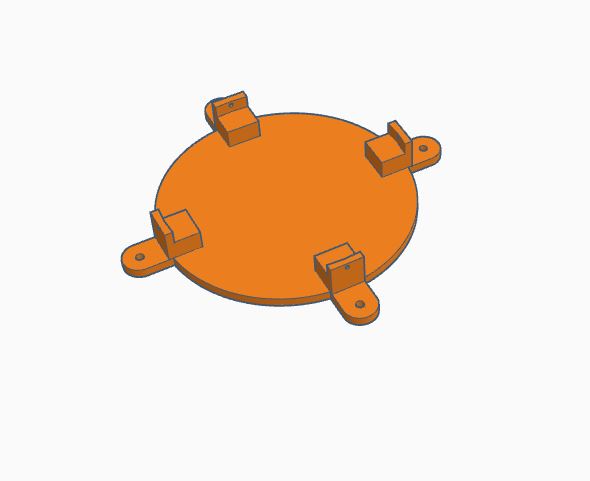

Montageplatte zwischen Case und Basis – V005 mit mehr Lüfterfreiheit.

Grundplatte für Außenaufbau; für den Netzwerkanschluss muss sie nicht demontiert werden.

Druck-Setup:
  • Kein Support
  • Infill 25 %

Anzahl: 1

⬇️ STL herunterladen
Basis_MontagePlatte
Abbildung: Basis_MontagePlatte

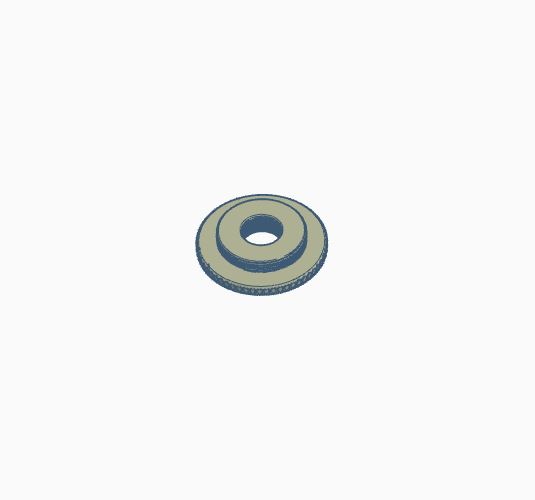

Adapter, um M12-Fisheye am HQ-Sensor zu nutzen.

Für HQ-Kameras mit C-Mount; fest verschrauben.

Druck-Setup:
  • Feinere Layer 0,08–0,16 mm
  • Infill 20 %

Anzahl: 1

⬇️ STL herunterladen
Adapter C-Mount → M12 (Raspi HQ)
Abbildung: Adapter C-Mount → M12 (Raspi HQ)

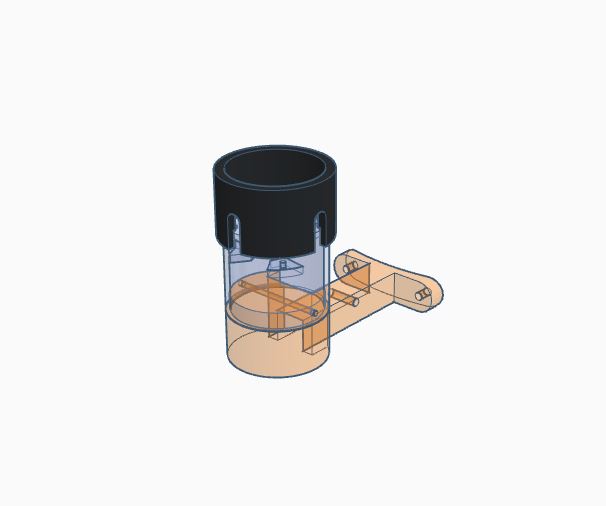

Abschirmring/Lichtblende für den Lichtsensor.

M2-Schrauben verwenden.

Druck-Setup:
  • Kein Support
  • Infill 20 %

Anzahl: 1

⬇️ STL herunterladen
Blendenring TSL2591 (Helligkeitssensor)
Abbildung: Blendenring TSL2591 (Helligkeitssensor)

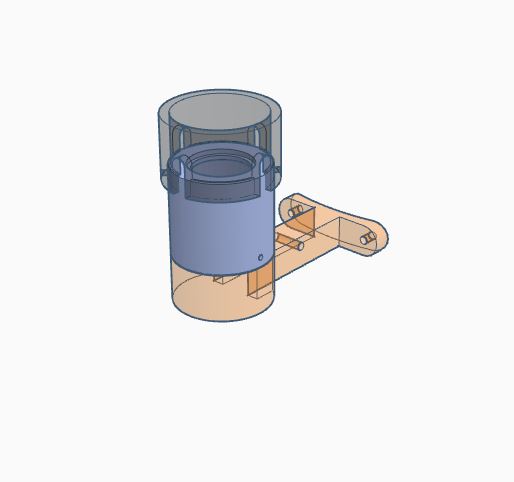

Schutzgehäuse für TSL2591 inkl. Optikaufnahme.

Mit Blendenring kombinieren.

Druck-Setup:
  • Support „Touching buildplate“ für Öffnungen
  • Infill 25 %

Anzahl: 1

⬇️ STL herunterladen
Case TSL2591 (Helligkeitssensor)
Abbildung: Case TSL2591 (Helligkeitssensor)

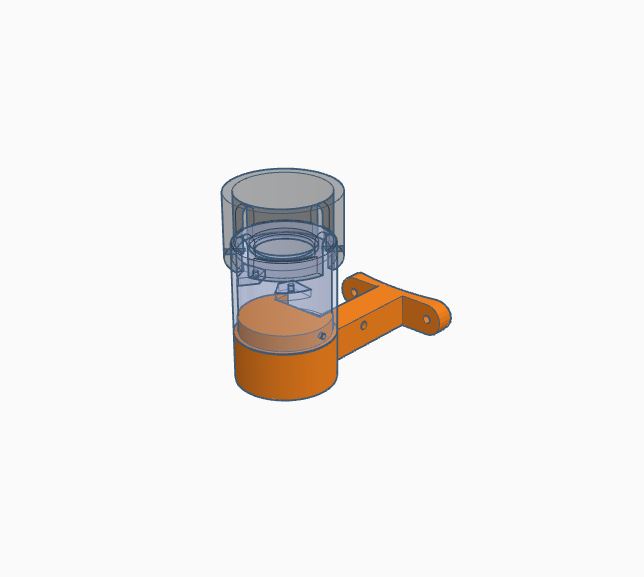

Montagehalter des TSL2591 im Gehäuse.

Kabelführung zur Linse beachten.

Druck-Setup:
  • Kein Support
  • Infill 20 %

Anzahl: 1

⬇️ STL herunterladen
Halter TSL2591 (Helligkeitssensor)
Abbildung: Halter TSL2591 (Helligkeitssensor)

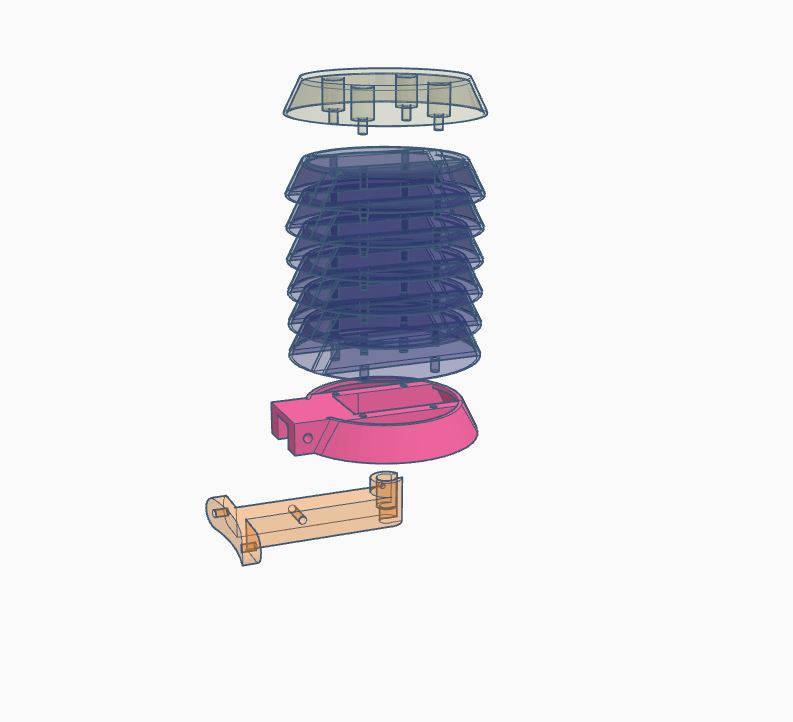

Sockel der mehrteiligen Wetterschutzhut (Stevenson-Style).

Mit Segmenten (1–6) stapeln.

Druck-Setup:
  • Kein Support
  • Infill 25 %

Anzahl: 1

⬇️ STL herunterladen
Basis DS18B20 (Temperatursensor)
Abbildung: Basis DS18B20 (Temperatursensor)

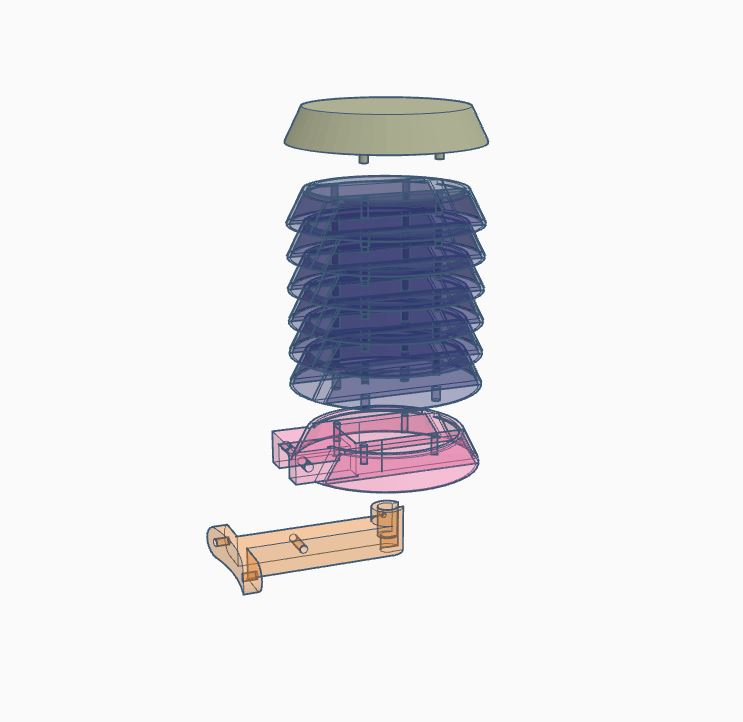

Abschlusskappe der Hut-Segmente.

Druck-Setup:
  • Kein Support
  • Infill 25 %

Anzahl: 1

⬇️ STL herunterladen
Deckel DS18B20 (Temperatursensor)
Abbildung: Deckel DS18B20 (Temperatursensor)

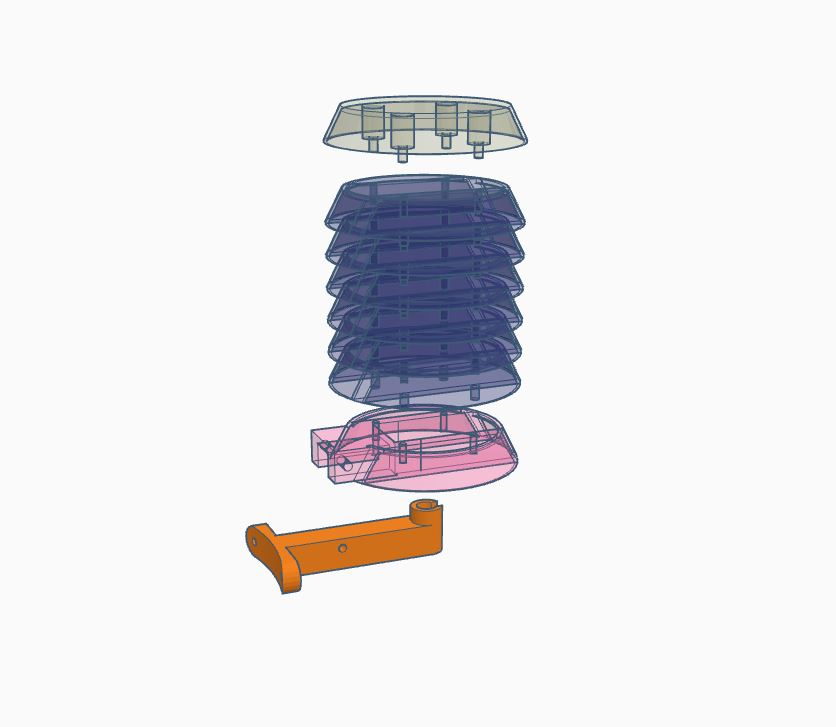

Innere Sensorhalterung für DS18B20.

Sensor wird nur eingehängt.

Druck-Setup:
  • Kein Support
  • Infill 20 %

Anzahl: 1

⬇️ STL herunterladen
Halter DS18B20 (Temperatursensor)
Abbildung: Halter DS18B20 (Temperatursensor)

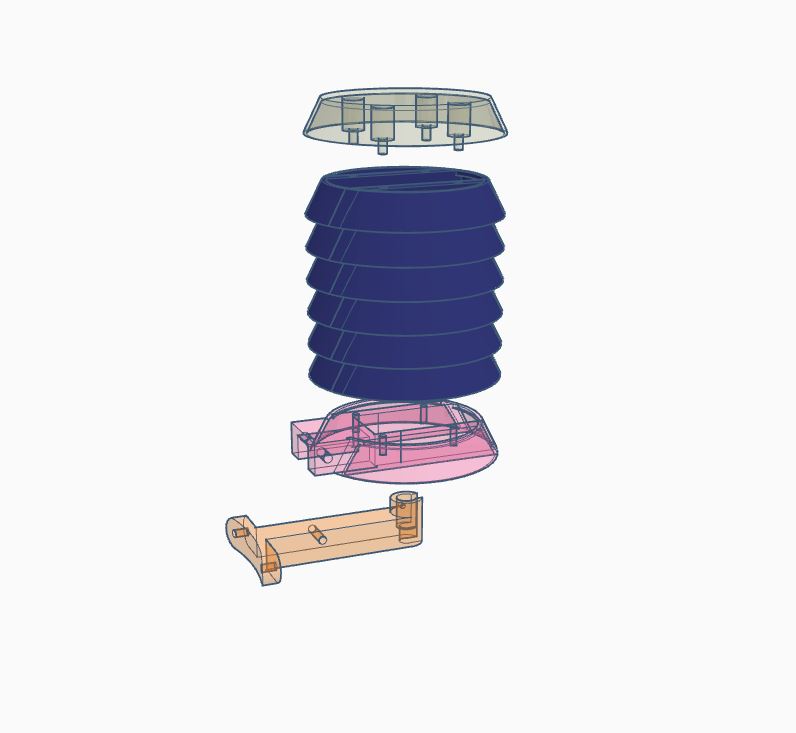

Segmente 6× verkleben

6 Segmente stapeln.

Druck-Setup:
  • Kein Support
  • Infill 20 %

Anzahl: 6

⬇️ STL herunterladen
Segment DS18B20 (Temperatursensor)
Abbildung: Segment DS18B20 (Temperatursensor)

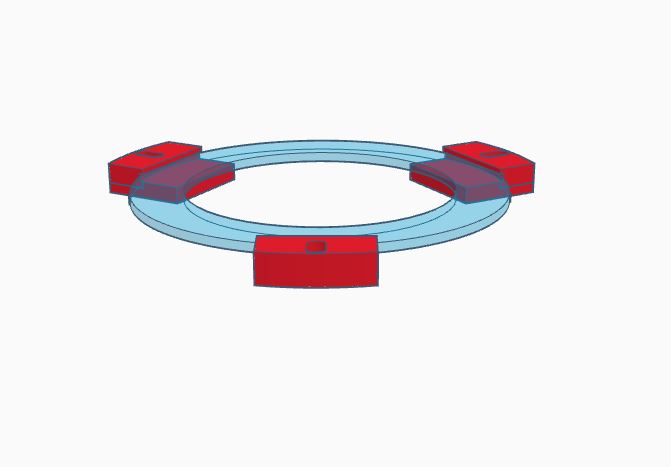

Halter für 2,8 W Heizring am Dome.

Heizringaufnahme.

Druck-Setup:
  • Kein Support
  • Infill 30 %

Anzahl: 3

⬇️ STL herunterladen
Heizring-Halter
Abbildung: Heizring-Halter

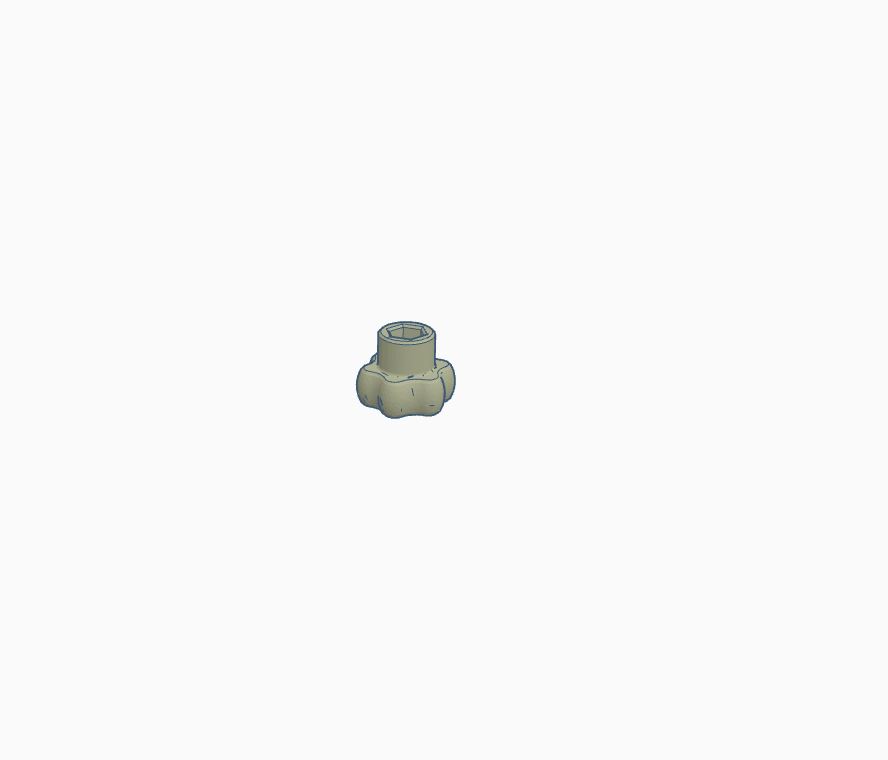

Sterngriff für griffigen M3-Schraubknopf.

Für Basisbefestigung & Kameracase; M3 Schraube/Mutter benötigt.

Druck-Setup:
  • 0,20 mm
  • Infill 20 %

Anzahl: 6

⬇️ STL herunterladen
Sterngriff Ø16 M3
Abbildung: Sterngriff Ø16 M3

5. Aufbauanleitung

Bevor du mit dem mechanischen Aufbau beginnst, prüfe bitte, ob alle Schrauben/Muttern vorhanden sind. Raspi-Schrauben sind goldene Außensechskant; andere Zylinderkopf, außer wo Linsenkopf genannt ist.

Schrauben & Muttern – Übersicht
Größe Kopf / Typ Anzahl Verwendung (Kurzbeschreibung)
M2×4Zylinderkopf2TSL2591 im Case; Blendschutz
M2×5Zylinderkopf2TSL2591 im Case; Blendschutz
M2×8Zylinderkopf4TSL2591-Case auf Halter
M2.5×11Zylinderkopf4Raspberry Pi HQ Kamera am Deckel befestigen
M2.5×13Außensechskant (gold)4Raspberry Pi am Basis-/Kamera-Case (7 mm)
M3×6Zylinderkopf1BME280 im Basis-Case
M3×6Zylinderkopf2Relais diagonal (2 ausreichend; bis 4 möglich)
M3×10Zylinderkopf4DS18B20-Halter am Gehäuse; TSL-Halter an Basis
M3×10Linsenkopf3Klemmen an Lüfterplatte; Heizungshalter (locker vorfixieren)
M3×12Zylinderkopf2Klemmen an Lüfterplatte; Heizungshalter (locker vorfixieren)
M3×15Linsenkopf8Dome mit Halter (über Kreuz)
M3×15Zylinderkopf8Lüfter diagonal; Sterngriffe (mit Muttern)
M3×20Zylinderkopf1DS18B20-Screen am Halter
Größe Kopf / Typ Anzahl Verwendung (Kurzbeschreibung)
M3-Muttern10Sterngriffe (6×), optionales Kontern am Heizungshalter (3×)
M3-UnterlegscheibenØ 7 mm11Unter Dome-Verschraubung + Klemmen an Lüfterplatte; Heizungshalter (locker vorfixieren)
📘 Aufbauanleitung (PDF)

Diese ausführliche Anleitung beschreibt den mechanischen Zusammenbau des Kamera-Cases (Version V006) mit allen Schrauben, Sensoren und Halterungen.
ACHTUNG: Die Dokumentation ist derzeit nur auf Deutsch verfügbar. Eine englische Übersetzung folgt in Kürze.

Aufbauanleitung (V006) als PDF herunterladen
Hinweis: Alle 3D-Modelle und STL-Dateien auf dieser Seite stehen unter der Lizenz CC-BY-3.0-NC (Namensnennung, nicht kommerziell).
